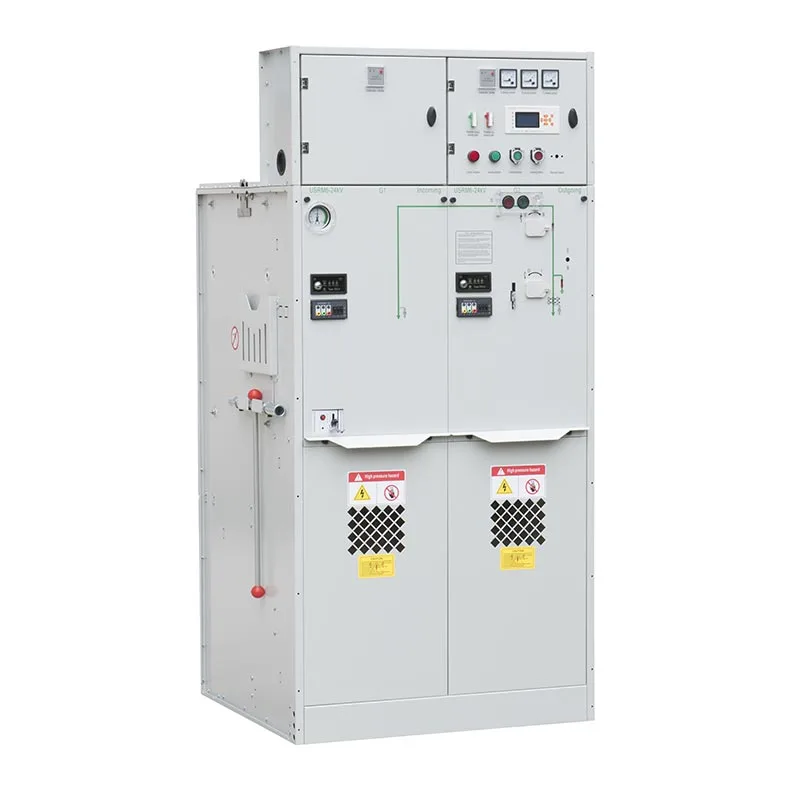

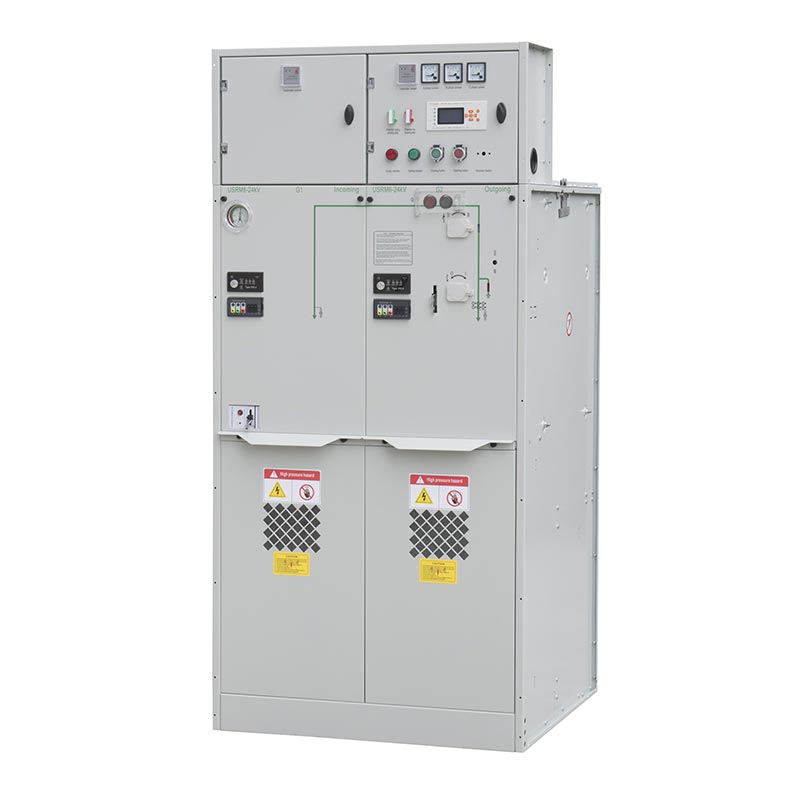

24 kv прекинувач со изолација на гас

Преклопникот Usune 24 kV со гас изолиран е достапен со различни функционални единици за да одговараат на специфичната дистрибуција барања. Единицата C е прекинувач за прекин на оптоварување за префрлување на оптоварување и контрола на дистрибуција, а единицата F е оптоварување Комбинирана единица прекинувач и осигурувач за заштита на трансформаторот и фидерот, а единицата V е единица за прекинувач за апликации кои бараат напредни функции за префрлување и заштита.

Со својата компактна затворена структура, флексибилна функционална конфигурација и сигурни перформанси на изолација, Usune обезбедува практично решение за клиентите кои сакаат да ја подобрат безбедноста на дистрибуцијата на електрична енергија додека ја намалуваат инсталацијата простор.

Клучни предности

Компактна структура изолирана со гас

Дизајнот со запечатен гас изолиран ги поставува главните електрични компоненти во затворен кабинет, намалувајќи ја нивната изложеност на прашина, влажност и надворешна контаминација. Оваа компактна структура помага да се оптимизира просторот за инсталација и е особено погоден за трафостаници, индустриски постројки и проекти за урбана дистрибуција каде што има достапен простор ограничен.

Флексибилни C, F и V функционални единици

Usune 24kV гасно изолирана прекинувач поддржува различни функционални конфигурации според дистрибутивната мрежа барања. Единицата C користи прекинувач за прекин на оптоварување за сигурно префрлување на товарот, единицата F комбинира прекин на оптоварување прекинувач со осигурувачи за заштита на трансформаторот и фидерот, додека V единицата користи прекинувач за примени кои бараат посеопфатни можности за префрлување и заштита.

Сигурно работење во широки еколошки услови

Разводната опрема е дизајнирана за амбиентални температури од -40°C до +50°C, со 24-часовна просечна температура не над 35°C. Може да се користи на надморска височина до 4.000 m, додека посебно внимание треба да се посвети на полнење на гас притисок кога опремата е инсталирана над 1.000 m. За инсталации на голема надморска височина, конечната конфигурација треба да се потврди со Usune според реалните работни услови.

Ниски барања за одржување

Заградената структура помага да се намали влијанието на контаминацијата на животната средина врз внатрешните компоненти, што може поедноставување на рутинското управување со опремата. Ова ја прави разводната опрема погодна за клиенти на кои им треба сигурен среднонапонска опрема со намален обем на работа за одржување.

Услови за услуга

Висина

Стандардна услуга надморска височина е до 4.000 m. Кога опремата е инсталирана на надморска височина поголема од 1.000 m, притисокот на полнење може да се прилагоди според вистинската висина на инсталацијата. За инсталации над 2.000 m, посебно внимание треба да се посвети на намалениот атмосферски притисок и барањата за изолација кои произлегуваат.

Температура на околината

Опремата е дизајнирана за амбиентален температурен опсег од -40°C до +50°C, со просечна температура над 24 часа не повеќе од 35°C. Овој широк опсег на работна температура овозможува разводната опрема да опслужува и во ладен регион и апликации за топла клима кога вкупните услови на проектот ги исполнуваат наведените барања.

Влажност

Релативната влажност е дизајнирана за услови од не повеќе од 95% во рок од 24 часа и не повеќе од 90% на месечна основа. Околината за инсталација, исто така, треба да биде ослободена од експлозивни или корозивни гасови што би можеле негативно влијае на опремата.

Околина за инсталација

Разводната опрема треба да се инсталира на места без експлозивни или корозивни гасови или силен удар и удар. На нивото на контаминација на животната средина не треба да надминува Ниво III според GB/T 5582. Посебни услови за работа треба да му се соопшти на производителот пред производството за да може да биде соодветната конфигурација на опремата потврдено.

Конфигурација на производот

C единица – Прекинувач за прекин на оптоварување

Единицата C е дизајнирана за прекинување на оптоварување со среден напон и контрола на дистрибуцијата. Обезбедува практична конфигурација за фидер и мрежни апликации каде што е потребно сигурно префрлување на оптоварување без потреба од a аранжман за заштита базиран на прекинувач.

Единица F – Комбинирана единица прекинувач за прекин на оптоварување-осигурувачи

Единицата F комбинира прекинувач за прекин на оптоварувањето со осигурувачи за да обезбеди функции за префрлување и заштита. Тоа е особено погоден за апликации за довод на трансформатори каде што се компактна опрема и ефикасна заштита од краток спој се бара.

V единица – Единица за прекинувач

Единицата V користи автоматски прекинувач за апликации кои бараат посеопфатни функции за префрлување и заштита. Погоден е за среднонапонски дистрибутивни системи каде има прекин на колото и координација за заштита важни барања.

Технички параметри

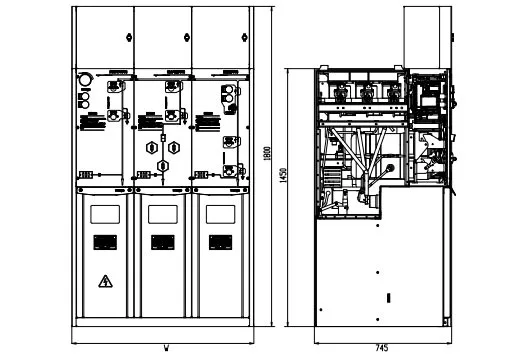

Структури на производи

Апликации

Индустриска дистрибуција на енергија

Usune 24kV гасно изолирана прекинувач може да се користи во индустриски постројки каде што сигурно среднонапонско прекинување и заштитата е од суштинско значење за континуирано производство. Компактното куќиште помага да се оптимизира просторот на електричната просторија, додека конфигурациите C, F и V овозможуваат усогласување на опремата со различни фидер и трансформатор барања.

Трансформаторски трафостаници

Единиците F и V може да се конфигурираат за апликации за трансформатори и фидер каде што функционираат заштитата и префрлувањето треба да се интегрираат во компактен среднонапонски систем. Приложениот дизајн, исто така, помага во заштитата на внатрешниот простор компоненти од контаминација на животната средина.

Урбанистички и инфраструктурни проекти

Урбаните трафостаници, комерцијалните објекти и инфраструктурните проекти често имаат строги барања за опрема големина и оперативна сигурност. Компактниот дизајн на Usune 24kV гасно изолирана прекинувач го прави погоден за проекти каде што просторот за инсталација е ограничен и потребна е сигурна среднонапонска дистрибуција.

24 kV прекинувач со изолација на гас наспроти традиционален прекинувач со изолација од воздух

Простор за инсталација

Преклопникот со изолација на гас користи затворена и компактна структура, овозможувајќи го потребното префрлување и заштита функциите да се интегрираат во помал отпечаток за инсталација. Општо земено, традиционална разводна опрема изолирана со воздух бара поголеми електрични празнини, што резултира со поголеми барања за простор.

Заштита на животната средина

Заградената структура на прекинувачот со изолација на гас Usune ја намалува директната изложеност на внатрешните електрични компоненти на прашина, влажност и надворешна контаминација. Традиционалната опрема со воздушна изолација е повеќе зависна од околното опкружување за инсталација и може да бара дополнителна заштита на животната средина на барани локации.

Флексибилност на конфигурацијата

Единиците C, F и V им овозможуваат на клиентите да избираат различни функции за префрлување и заштита според нивните барања за дистрибуција. Овој модуларен пристап обезбедува поголема флексибилност отколку користење на една фиксна разводна опрема конфигурација за различни апликации.

Применливи стандарди

Usune 24 kV гасно изолирана разводна опрема е дизајнирана според важечките кинески стандарди за среден напон разводна опрема и електрична опрема, вклучувајќи GB 3804-2004 за високонапонски прекинувачи за оптоварување со наизменична струја, GB 1984-2014 за високонапонски струјни прекинувачи со наизменична струја, GB 16926-2009 за комбинации на прекинувач за оптоварување со висок напон на наизменична струја и осигурувачи и GB 1985-2014 за високонапонски AC изолација и прекинувачи за заземјување.

Опремата, исто така, референцира GB 3906-2006 за 3,6kV–40,5kV наизменична струја со метална разводна опрема и контролна опрема, GB/T 11022-2011 за заеднички технички барања на високонапонска разводна и контролна опрема, GB 4208-2008 за комплет заштита, GB/T 5582-1993 за нивоа на загадување на надворешната изолација и DL/T 404-2007 за разводна опрема затворена со наизменична струја и контролна опрема.

Други применливи барања вклучуваат GB/T 13384-2008 за механички и електрични технички услови на производот, МК 191-2008 за пакување и транспортни ознаки и GB 311.1-2012 за изолација координација на високонапонски опрема за пренос и дистрибуција. Конечните важечки стандарди треба да се потврдат според производот конфигурација и целен пазар.

Апликација од клиенти и повратни информации

Проект за индустриска дистрибуција на енергија

Usune среден напонски разводни уреди се применуваат во индустриски проекти како што се хемиски погони и производство објекти. Клиентите се фокусираат на стабилно работење, компактна инсталација и сигурни перформанси за заштита. На запечатената структура изолирана со гас помага да се намали влијанието на прашината, влажноста и условите на животната средина, поддржувајќи долгорочна доверливост на опремата.

Инфраструктурни и енергетски проекти

Производите на Usune се испорачуваат за инфраструктурни и енергетски проекти, вклучувајќи хидроцентрали, нафта капацитети за складирање и транспортни проекти. Клиентите ја ценат флексибилната функционална конфигурација C, F и V, што овозможува разводната опрема да се прилагоди за различни барања за префрлување, заштита и дистрибуција.

Повратни информации од клиентите

Врз основа на проектните апликации, клиентите главно ја ценат разводната опрема Usune за неговиот компактен дизајн, сигурен перформанси на изолација, флексибилна конфигурација и ниски барања за одржување. Модуларната структура помага клиентите избираат соодветни решенија според различни среднонапонски дистрибутивни системи.

Референца на проектот

Проект за лансирање ракета Cas-space

Сертификации на производи и управување со квалитет

Жеџијанг Usune Electric Co., Ltd. има воспоставено сеопфатен систем за управување со квалитет според ISO 9001 Quality Систем за управување, ISO 14001 систем за управување со животната средина и ISO 45001 управување со здравјето и безбедноста при работа Систем.

За да се исполнат различните барања на пазарот, Usune 24kV гасно изолирана прекинувач го помина релевантниот стандарден тип IEC и GB тестови и доби CE сертификат. Производите се произведуваат под строги процедури за контрола на квалитетот за поддршка сигурни перформанси, безбедност и усогласеност за глобалните апликации за дистрибуција на електрична енергија со среден напон.

Најчесто поставувани прашања

Со кој температурен опсег може да се справи разводната опрема?

Наведениот опсег на температурата на околината е -40°C до +50°C, со просечна температура над 24 часа не повеќе од 35°C.

Може ли 24kV разводна да се користи во средини со висока влажност?

Наведената релативна влажност не е повеќе од 95% во рок од 24 часа и не повеќе од 90% на месечна основа. На опремата треба да се инсталира во средина без експлозивни или корозивни гасови и во рамките на наведеното ниво на загаденост.

Може ли Usune да обезбеди приспособени конфигурации?

Да. Функционалните единици C, F и V можат да се изберат според дистрибутивната мрежа на купувачот, комутацијата и барања за заштита. За посебни работни средини, клиентите треба претходно да ги обезбедат соодветните услови нарачување за Usune да може да ја оцени соодветната конфигурација.

Кои стандарди ги следи Usune 24 kV гасна изолација?

Дизајнот на производот упатува на важечките GB и DL/T стандарди, вклучувајќи ги барањата што ги покриваат прекинувачите за прекин на оптоварувањето, прекинувачи, комбинации на осигурувачи, метално затворена разводна опрема, заштита на куќиштето, координација на изолацијата и општи технички барања за високонапонски разводни уреди.

Зошто да изберете Usune 24kV гасна прекинувач?

Жеџијанг Usune Electric Co., Ltd. обезбедува среднонапонска електрична опрема за различна дистрибуција на енергија барања. 24 kV прекинувач со изолација на гас комбинира компактна затворена структура со флексибилни C, F и V функционални единици, овозможувајќи им на клиентите да ја конфигурираат опремата според специфичните мрежни барања.

Usune поддржува и техничка комуникација за посебни работни услови. За апликации кои вклучуваат високи надморска височина, екстремни температури или други нестандардни еколошки услови, клиентите можат да дадат детали за проектот пред да нарачате за да може правилно да се проценат конфигурацијата на опремата и работните параметри.
