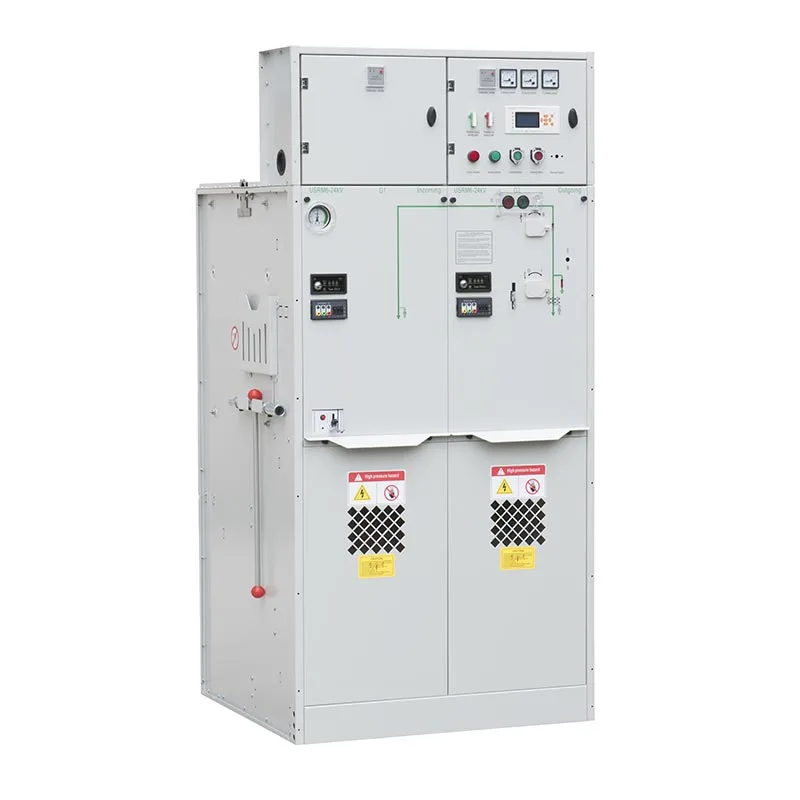

Со целосно изолирано и затворено примарно коло, резервоар за гас од не'рѓосувачки челик IP67, систем за проширување на собирниците и сигурен механизам за работа, Usune 630A гасно изолирана прекинувач е погоден за индустриски постројки, трансформатор трафостаници, прстени главни мрежи, комерцијални објекти и инфраструктурни проекти каде компактна инсталација, безбедност и долгорочната сигурност се важни.

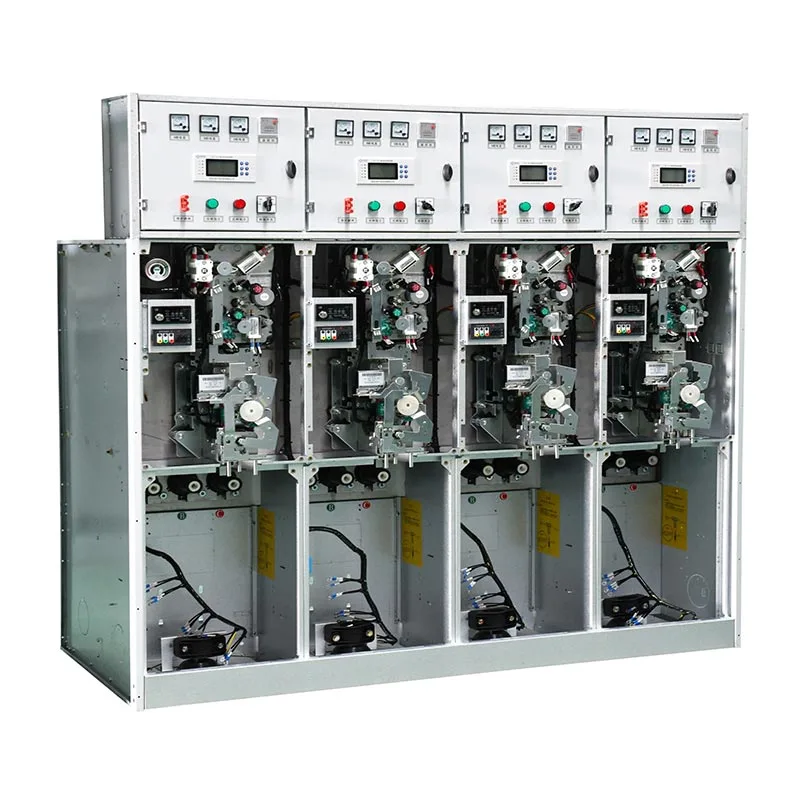

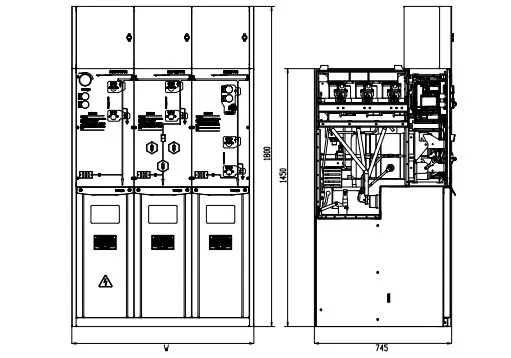

Различни проекти за дистрибуција на електрична енергија бараат различни функции на префрлување, заштита и мерење. USRM6 серијата дозволува C, F, V, M и PT модулите да се комбинираат според вистинскиот дизајн на мрежата. До шест стандардни функционалните единици може да се интегрираат во еден изолациски резервоар за гас SF6, додека проширливите единици може да се поврзат преку целосно изолирани и затворени конектори за собирници.
Конфигурацијата 630A е дизајнирана за среднонапонски дистрибутивни системи кои бараат поголема струја способност. Може да се конфигурира за влезни и излезни фидери, трансформаторски врски, прстенести мрежи и друго аранжмани за дистрибуција според електричниот систем на купувачот.
Главната собирница и примарните преклопни компоненти се затворени во резервоар за заварен гас од не'рѓосувачки челик со IP67 заштита. Оваа структура помага да се изолираат внатрешните електрични компоненти од прашина, навлегување вода, кондензација и други надворешни влијанија од околината, што ја прави разводната опрема погодна за тешки средини за инсталација.
Примарното коло е затворено во резервоарот за гас и поврзано со надворешни кола преку изолирани чаури и целосно изолирани раздвојливи конектори, намалувајќи ја директната изложеност на компоненти со напојување. Системот исто така вклучува уред за ослободување притисок, канал за испуштање притисок и механички систем за испреплетување за да помогне во намалувањето оперативни ризици и спречување на неправилни операции на префрлување.
Usune самостојно го развива и дизајнира механизмот за работа со пружини за серијата USRM6. Механизмот е контролирани преку дизајнирање, производство и процеси на пуштање во работа за да се подобри механичката конзистентност, оперативна стабилност и долгорочна доверливост.
Единицата C е дизајнирана за префрлување на оптоварување и контрола на дистрибуцијата. Погоден е за влезен и појдовен фидер апликации и системи на прстенеста мрежа каде што е потребно сигурно префрлување на оптоварување.
Единицата F комбинира прекинувач за прекин на оптоварувањето со осигурувачи за да обезбеди функции за префрлување и заштита. Тоа е особено погоден за апликации за довод на трансформатор за кои е потребна компактна заштитна опрема.
Единицата V користи автоматски прекинувач за апликации кои бараат сеопфатни функции за префрлување и заштита. Тоа е погоден за доводници и дистрибутивни точки каде прекинот на колото и координацијата на заштитата се важни.
Единицата М обезбедува посебна конфигурација за електрични мерење и барања за мерење. Тоа може да биде интегриран со други функционални модули за да се создаде комплетен систем за дистрибуција со среден напон.
Единицата PT е дизајнирана за мерење на напонот на собирницата и сродните барања за следење. Може да се комбинира со други модули според дизајнот на електричниот систем.
| Бр. | Предмети | Единица | Единица прекинувач за прекин на оптоварување | комбинирана единица | Единица за прекинувач |
| 1 | Номинален напон | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална фреквенција | Hz | 50 | 50 | 50 |
| 3 | Номинална струја | A | 630 | 125 (зависи од струјата на осигурувачот) | 630 |
| 4 | Оценето ниво на изолација - 1 мин. Фреквентно отпорно напон - Интерфаза, заземјување | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолација - 1 мин | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолација - 1 мин. Фреквентно отпорно напон - Контролно и помошно коло | kV | 2/2 | 2/2 | 2/2 | |
| Оценето ниво на изолација-Импулс на осветлување издржи напон-меѓуфаза, заземјување | kV | 75/125 | 75/125 | 75/125 | |
| Оценето ниво на изолација-Импулс на осветлување издржи напонско-изолационо растојание | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинална струја за издржување на краток спој | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинална врвна струја за издржување | kA | 63 | —— | 63 |
| 7 | Номинална струја за правење краток спој | kA | 63 | Ограничено со HV осигурувач | 63 |
| 8 | Номинална струја на прекин на краток спој | kA | —— | Ограничено со HV осигурувач | 25/25 |
| 9 | Номинална струја на пренос | A | —— | 1700/1400 | —— |
| 10 | Номинална струја на прекин на активно оптоварување | A | 630 | —— | —— |
| 11 | Номинална струја на прекин на затворена јамка | A | 630 | —— | 630 |
| 12 | Механички прекинувач за прекин на оптоварувањето за време на траење/CB | Тајмс | 10000 | 10000 | 20000 |
| Механички животен век изолација/прекинувач за заземјување | Тајмс | 5000 | 5000 | 5000 | |
| 13 | Отпорност на колото | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинален притисок на полнење (20℃ манометар притисок) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишна релативна стапка на истекување на гас | % | 0.05 | 0.05 | 0.05 |
| 16 | Кабинет за степен на заштита на IP | IP4X | IP4X | IP4X | |
| IP степен на заштита - Резервоар за гас | IP67 | IP67 | IP67 |
Главната предност на серијата USRM6 е нејзината способност да се прилагоди на различни структури на дистрибутивна мрежа. Клиенти може да користи C единици за префрлување оптоварување, F единици за заштита на трансформаторот, V единици каде што е заштитата од прекинувачот потребни, и M или PT единици кога се потребни мерење и мерење на напон.
За апликации за главна мрежа на прстенот, различни модули може да се комбинираат за да формираат главен кабинет за прстен. Кога идното проширување е потребно, целосно изолираните и затворените конектори за собирници овозможуваат поврзување на дополнителни единици без промена на основна платформа за разводни уреди.
Резервоарот за гас од не'рѓосувачки челик обезбедува заштита IP67, помагајќи да се спречи прав и вода да навлезат во примарната оддел за опрема. Заградената структура обезбедува и краткорочна заштита од поплави и кондензација.
Овој дизајн е вреден за индустриски постројки, подземни трафостаници и други локации каде има влажност, прашина или контаминацијата на животната средина може да влијае на конвенционалната електрична опрема.
| Клучно разгледување | Usune 630A прекинувач со изолација на гас | Конвенционални разводни уреди изолирани со воздух |
| Примарно коло | Целосно затворен во резервоар за гас | Повеќе изложени на околината |
| Заштита | Резервоар за гас IP67 | Повеќе зависи од условите за инсталација |
| Конфигурација | C/F/V/M/PT модуларна комбинација | Обично фиксна конфигурација на кабинетот |
| Проширување | Поврзување на собирницата со изолација со можност за проширување | Може да бара дополнителен простор за инсталација |
| Инсталација | Компактна структура | Генерално бара поголем клиренс |
| Приспособливост кон животната средина | Намалено влијание од прашина и влага | Повеќе зависи од околните услови |
| Безбедност | Затворено основно коло и механичко блокирање | Заштитата зависи од структурата на опремата |
За фабрики со повеќе фидери и трансформаторски приклучоци, клиентите можат да ги комбинираат единиците C, F и V според различни функции на колото. Модуларната структура ја поедноставува конфигурацијата на системот додека приложената примарна колото поддржува сигурна работа во индустриски средини.
Онаму каде што просторот за инсталација е ограничен, компактната структура изолирана со гас овозможува префрлување, заштита и мерење функциите да се интегрираат во помал отпечаток. Единиците M и PT може да се додадат кога проектот бара посветен мерни функции.
За апликациите на прстенестата мрежа, повеќе функционални модули може да се комбинираат за да формираат главен кабинет за прстен. На Системот за проширување на собирниците обезбедува дополнителна флексибилност кога дистрибутивната мрежа бара идно проширување.
Еден производствен клиент го избра Usune 630A гасно изолиран прекинувач за надградба на дистрибуцијата со среден напон. На клиент фокусиран на компактна инсталација, сигурна работа и идно проширување. По апликацијата, клиентот ја ценеше модуларната C/F/V/M/PT конфигурација, која ја поедностави системската интеграција и го подобри просторот искористување.
За проект за главна дистрибуција на прстенот, клиентот бараше флексибилни функции за префрлување и заштита. USRM6 сериите го исполнија условот преку комбинации на модули што може да се прошират и поврзувања со изолирани собирници. Клиентот ја препозна неговата стабилна работа, компактен дизајн и удобна способност за проширување на системот.
Клиент кој работи во средина со висока влажност избра Usune Gas Insulated Switchrear поради неговата IP67 дизајн на затворен резервоар за гас. Клиентот ја вреднуваше подобрената заштита од влага, кондензација и надворешна контаминација, помагајќи да се намалат барањата за одржување.
Жеџијанг Usune Electric Co., Ltd. има воспоставено системи за управување според ISO 9001 Quality Management System, ISO 14001 Систем за управување со животната средина и ISO 45001 Систем за управување со здравјето и безбедноста при работа.
За да се исполнат различните барања на меѓународниот пазар, среднонапонските производи на Usune се подложени на релевантни IEC и GB стандарден тип тестови, со применливи производи кои добиваат CE сертификат. Овие сертификати и квалитет системите за управување поддржуваат конзистентен квалитет на производството и обезбедуваат документација за клиентите во текот на техничките евалуација и набавка на проекти.
Жеџијанг Usune Electric Co., Ltd. комбинира модуларен дизајн на разводни уреди, целосно затворена гасна изолација IP67, флексибилна функционални конфигурации и управување со квалитетот за да се обезбедат сигурни решенија за дистрибуција на среден напон.
За клиентите кои купуваат 630A електричен панел изолиран со гас, Usune може да обезбеди соодветни конфигурации според функциите на префрлување, барањата за заштита, потребите за мерење, распоредот на собирниците и инсталацијата услови. Ова им овозможува на клиентите да изградат компактен и флексибилен разводен систем околу нивната вистинска моќност барања за дистрибуција.
630A се однесува на конфигурацијата на номиналната струја на разводната опрема. Вистинската работна струја, напонското ниво и електричната конфигурација треба да биде избрана според дистрибутивниот систем и проектот на купувачот барања.
Системот поддржува C прекинувач за оптоварување, F прекинувач за прекин на оптоварување + единица за комбинирање осигурувачи, единица за прекинувач V, М Мерна единица и PT собирница PT единица. Овие модули може да се комбинираат според потребната дистрибуција на енергија функции.
Во еден резервоар за гас со изолација SF6 може да се формираат до шест стандардни модулни единици. Проширливи конфигурации се исто така достапни преку целосно изолирани и затворени конектори за собирници.
Резервоарот за гас има заштитен степен IP67, помагајќи да се заштити примарното коло од прашина, навлегување вода, услови на кондензација и краткотрајни поплави.
