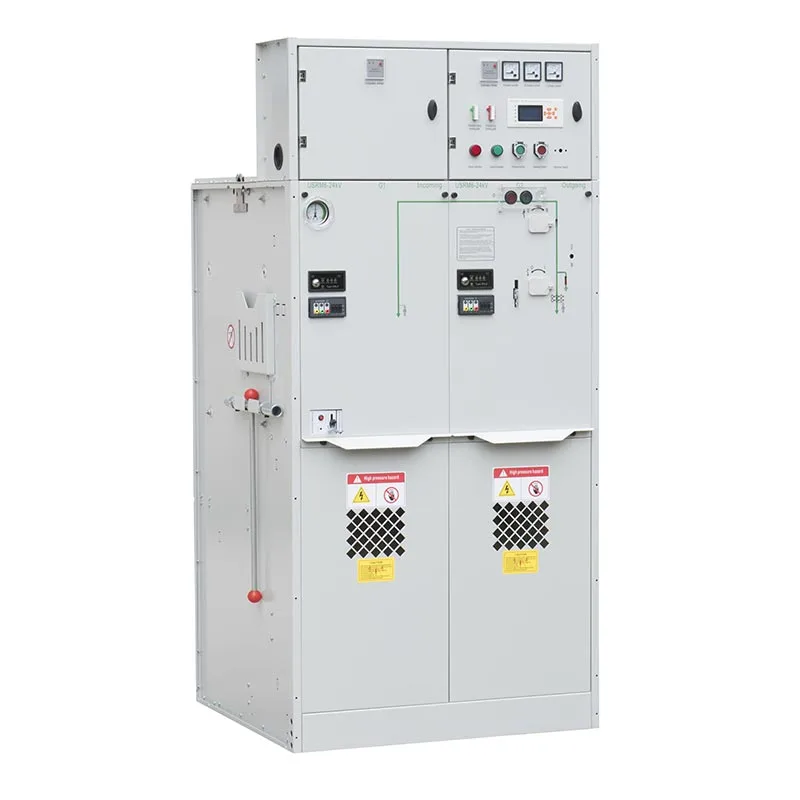

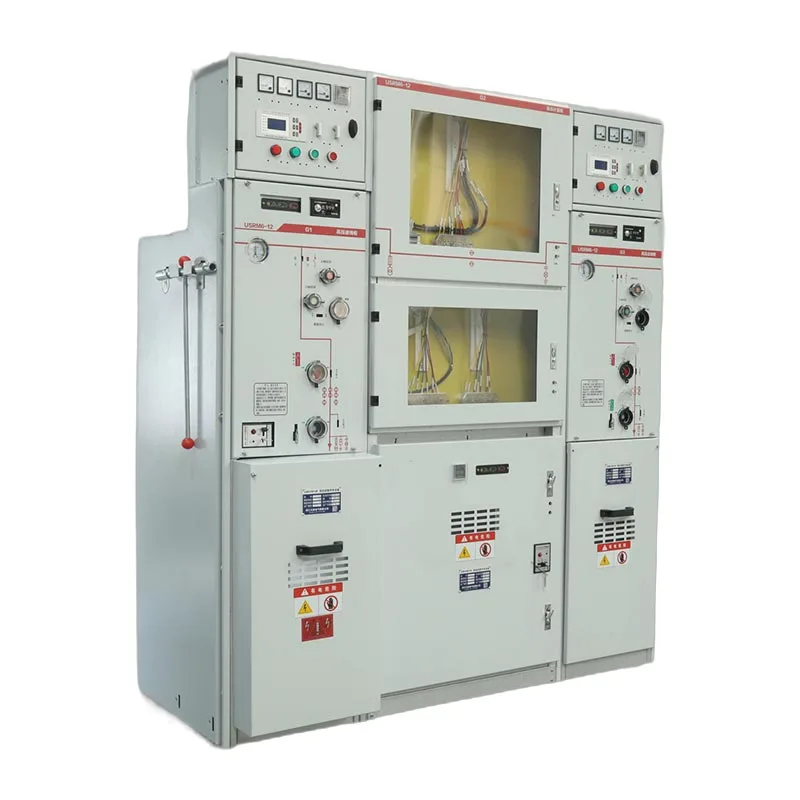

Различно од конвенционалните разводни уреди кои во голема мера се потпираат на средини за инсталација, Usune 11kv Sf6 Gis Gas Изолираните прекинувачи ги изолираат главните електрични компоненти во затворен простор за гас. Интегрираниот механички системот за испреплетување помага да се спречат неправилни операции, подобрувајќи ја и безбедноста на операторот и доверливоста на опремата.
Разводната опрема е широко користена во трансформаторски трафостаници, индустриски системи за дистрибуција на електрична енергија, комерцијални згради, инфраструктурни проекти и други среднонапонски апликации од 11 kV каде што се безбедноста, доверливоста и лесното работење суштински.
Компонентите на главното коло се затворени во затворен резервоар за гас SF6, со што се намалува директната изложеност на надворешни услови на животната средина. Овој дизајн помага да се заштитат електричните компоненти од прашина, влага, загадување и кондензација, подобрување на долгорочната работна стабилност.
Заградената структура, исто така, ја намалува потребата за простор во споредба со традиционалните разводни уреди изолирани со воздух, што го прави Usune 11kv Sf6 Gis Гас изолирана разводна опрема погодна за компактни трафостаници и електрични простории со ограничен простор.
Usune 11kV SF6 GIS е дизајниран со повеќе механички безбедносни заштити за да се спречи неправилно работење. Сите прекинувачите мора да се ракуваат со помош на наменската рачка за работа, обезбедувајќи контролирани процедури за префрлување.
Прекинувачот за прекин на оптоварувањето или вакуумскиот прекинувач и соодветниот прекинувач за заземјување се опремени со внатрешен механичко преплетување. Дополнително заклучување на катанец, исто така, може да се примени кога е потребно, обезбедувајќи повисоко безбедност при одржување и работа.
Долната врата може да се отвори само кога прекинувачот за заземјување е затворен, а прекинувачот за оптоварување е отворен позиција, спречувајќи пристап до делови со напон.
Прекинувачот за заземјување не може да се ракува кога долната врата е отворена, што помага да се спречат небезбедни услови за одржување.
Прекинувачот за прекин на товарот не може да се затвори кога прекинувачот за заземјување е затворен, а прекинувачот за заземјување не може да се затвори работи кога прекинувачот за прекин на товарот е затворен.
За работа со напојување, прво мора да се затвори вратата од преградата за кабел. Прекинувачот со три позиции е тогаш управувана од заземјувачка положба до положба на изолација и на крај до позиција на затворање.
За изолација на струја, прекинувачот со три позиции се ракува од позиција на затворање до позиција на изолација, а потоа до позиција на заземјување, овозможувајќи безбеден пристап до преградата за кабел.
| Бр. | Предмети | Единица | Единица прекинувач за прекин на оптоварување | комбинирана единица | Единица за прекинувач |
| 1 | Номинален напон | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална фреквенција | Hz | 50 | 50 | 50 |
| 3 | Номинална струја | A | 630 | 125 (зависи од струјата на осигурувачот) | 630 |
| 4 | Оценето ниво на изолација - 1 мин. Фреквентно отпорно напон - Интерфаза, заземјување | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолација - 1 мин | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолација - 1 мин. Фреквентно отпорно напон - Контролно и помошно коло | kV | 2/2 | 2/2 | 2/2 | |
| Оценето ниво на изолација-Импулс на осветлување издржи напон-меѓуфаза, заземјување | kV | 75/125 | 75/125 | 75/125 | |
| Оценето ниво на изолација-Импулс на осветлување издржи напонско-изолационо растојание | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинална струја за издржување на краток спој | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинална врвна струја за издржување | kA | 63 | —— | 63 |
| 7 | Номинална струја за правење краток спој | kA | 63 | Ограничено со HV осигурувач | 63 |
| 8 | Номинална струја на прекин на краток спој | kA | —— | Ограничено со HV осигурувач | 25/25 |
| 9 | Номинална струја на пренос | A | —— | 1700/1400 | —— |
| 10 | Номинална струја на прекин на активно оптоварување | A | 630 | —— | —— |
| 11 | Номинална струја на прекин на затворена јамка | A | 630 | —— | 630 |
| 12 | Механички прекинувач за прекин на оптоварувањето за време на траење/CB | Тајмс | 10000 | 10000 | 20000 |
| Механички животен век изолација/прекинувач за заземјување | Тајмс | 5000 | 5000 | 5000 | |
| 13 | Отпорност на колото | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинален притисок на полнење (20℃ манометар притисок) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишна релативна стапка на истекување на гас | % | 0.05 | 0.05 | 0.05 |
| 16 | Кабинет за степен на заштита на IP | IP4X | IP4X | IP4X | |
| IP степен на заштита - Резервоар за гас | IP67 | IP67 | IP67 |
Работниот механизам користи технологија за пролетно полнење за да обезбеди стабилни перформанси на префрлување.
За единицата за прекинување на оптоварување и комбинација на осигурувачи или единицата за прекинувач, пружината мора да се наполни пред да се префрли операција. Работната рачка се ротира во насока на стрелките на часовникот за целосно полнење, проследено со притискање на зеленото затворање копче за да се заврши операцијата за затворање.
Операцијата за отворање се изведува со ротирање на рачката спротивна од стрелките на часовникот.
Во апликациите за заштита на трансформаторите кои користат вакуумски прекинувачи, прекинувачот може да се преврти низ заштитно реле кога се појавуваат абнормални услови.
За комбинираните единици за прекинувач за оптоварување и осигурувачи, прекинувачот за прекин на оптоварувањето ќе се исклучи кога индикаторот за осигурувачи работи под услови на прекумерна струја или краток спој.
Usune 11kV SF6 GIS прекинувач со изолација на гас може да се конфигурира според различна распределба на среден напон барања, вклучувајќи:
● Апликации за заштита на трансформатори
● Индустриски системи за фидер
● Вртете ги главните дистрибутивни мрежи
● Енергетски системи за комерцијални згради
● Компактни трафостаници
Запечатениот дизајн на изолација SF6 и сигурниот механизам за работа ја прават опремата погодна за апликации кои бараат континуирано работење и високи безбедносни стандарди.
Преклопникот Usune 11kv Sf6 Gis со гас изолиран е дизајниран за удобен транспорт и инсталација на локацијата.
Опремата е опремена со прстени за подигнување за транспорт на кран, а исто така може да се премести со помош на опрема за виљушкар. Различни комбинации на модули се дизајнирани со практични распореди на тежината за да се поедностави ракувањето за време на проектот инсталација.
Пред инсталацијата, клиентите треба да ја проверат состојбата на опремата по транспортот, вклучувајќи:
● Достапност на оперативната рачка
l Статус на индикаторот за притисок
● Ракување со механичка функција
● Секое видливо оштетување при транспортот
Индикаторот за притисок треба да остане во нормална зелена површина пред пуштање во работа.
За безбедно и стабилно работење, основата за инсталација треба да ги исполнува следниве барања:
● Носивоста на земјата треба да биде најмалку 500kg/m²
l Површината за монтирање треба да остане рамна и мазна
● Кабелските канали треба да се подготват според барањата на проектот
● Кабелските канали треба да бидат соодветно запечатени за да се спречи продирање на влага

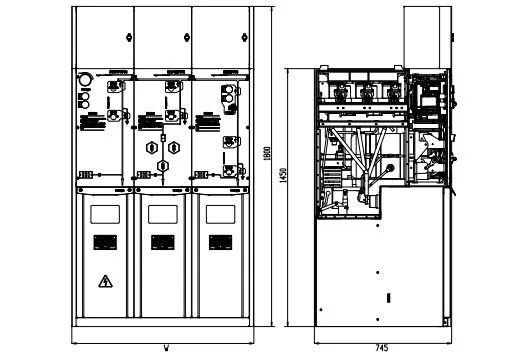

● Димензиите на основните челични канали треба да се подготват според цртежите на производителот
Правилната подготовка на основата помага да се обезбеди точна инсталација, сигурно поврзување со кабел и долгорочна опрема изведба.
| Споредба | Usune 11kV SF6 GIS | Традиционален AIS |
| Метод на изолација | SF6 гас изолирана запечатена структура | Воздушна изолација |
| Заштита на животната средина | Помалку погодени од прашина, влажност и загадување | Повеќе зависи од околината за инсталација |
| Безбедност | Механичко блокирање и пет безбедносни заштити | Заштитата зависи од процедурите за работа |
| Простор за инсталација | Компактен дизајн | Бара поголем клиренс |
| Одржување | Намалени барања за одржување на животната средина | Потребна е поголема заштита на животната средина |
| Операција | Контролирана секвенца на префрлување | Поголема зависност од искуството на операторот |
Еден клиент го користел Usune 11kV SF6 GIS за индустриски систем за дистрибуција на енергија каде безбедно префрлување и ограничено просторот за инсталација беа клучните грижи. По инсталацијата, клиентот ја истакна компактната структура на кабинетот и механичко испреплетување, што ги направи дневните операции на префрлување поконтролирани и го намали ризикот од неточни операција.
За апликација за заштита на трансформаторот, клиентот ја избра конфигурацијата на вакуумскиот прекинувач со заштита базирана на реле. На купувачот му помогнаа функцијата за автоматско патување и јасната оперативна секвенца реагирање на абнормални тековни услови додека го поедноставува рутинското работење.
За време на работата на локацијата, клиентите особено го ценеа системот со пет безбедносно заклучување. Потребната низа помеѓу вратата од кабелот, прекинувачот за заземјување и прекинувачот за прекин на товарот ги направија процедурите за одржување појасни и помогнаа да се спречат небезбедни пристап до преградата за кабли.
Жеџијанг Usune Electric Co., Ltd. има воспоставено сеопфатен систем за управување според ISO 9001 Quality Систем за управување, ISO 14001 систем за управување со животната средина и ISO 45001 управување со здравјето и безбедноста при работа Систем.
За да се исполнат барањата на меѓународниот пазар, среднонапонските производи на Usune ги поминаа соодветните IEC и GB стандардните типови тестови и применливите производи имаат добиено CE сертификат. Се спроведува строга контрола на квалитетот во текот на процесите на производство, инспекција и тестирање за да се обезбедат сигурни перформанси за глобална дистрибуција на електрична енергија апликации.
Механичкото блокирање спречува неправилни секвенци на префрлување помеѓу прекинувачите за оптоварување, прекинувачите и прекинувачи за заземјување. Тоа помага да се заштитат операторите и опремата за време на работењето и одржувањето.
Пред инсталацијата, клиентите треба да ги проверат условите за транспорт, статусот на индикаторот за притисок, рачката за работа достапност и перформанси на механичко работење. Секоја штета или делови што недостасуваат треба веднаш да се пријават.
Погоден е за трансформаторски трафостаници, индустриски постројки, стопански објекти, инфраструктурни проекти и други 11kV среднонапонски дистрибутивни системи кои бараат сигурна и безбедна работа.
Usune комбинира технологија за изолација на гас SF6, механичко безбедносно поврзување, сигурни механизми за работа и строга контрола на квалитетот за да се обезбеди безбедно и компактно решение за современите 11kV среднонапонски дистрибутивни мрежи.
