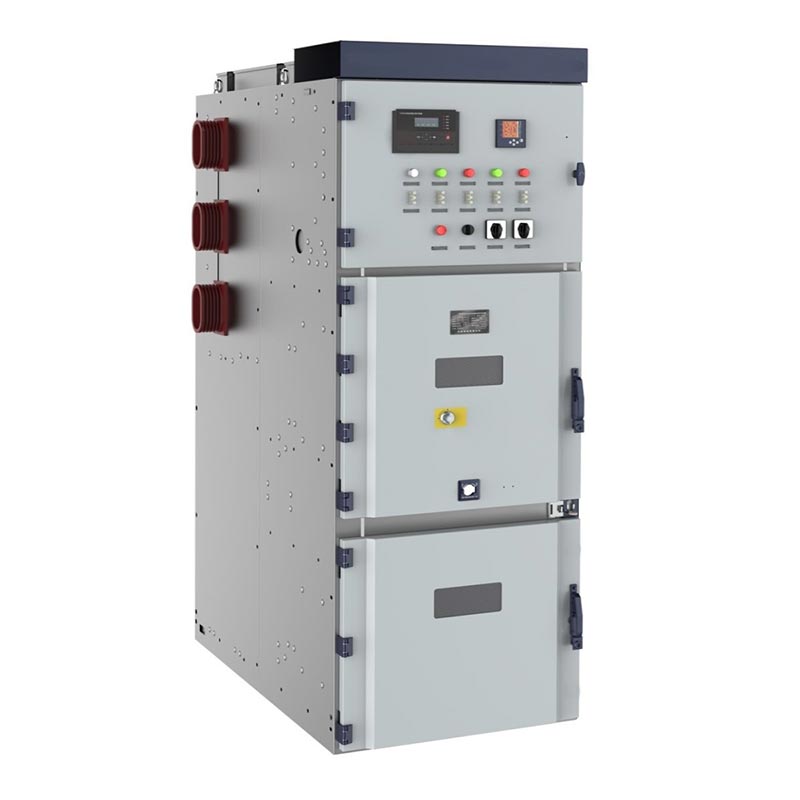

24kv среден напон Lv и Mv прекинувач

Usune 24kV среден напонски Lv и Mv прекинувач, KYN28-24 (Z) (GZS1), припаѓа на оклопниот AC категорија на разводни уреди затворени со метал. Погоден е за трифазни енергетски системи со наизменична струја 50Hz и главно се користи за моќ прием, дистрибуција, контрола на колото, заштита и следење.

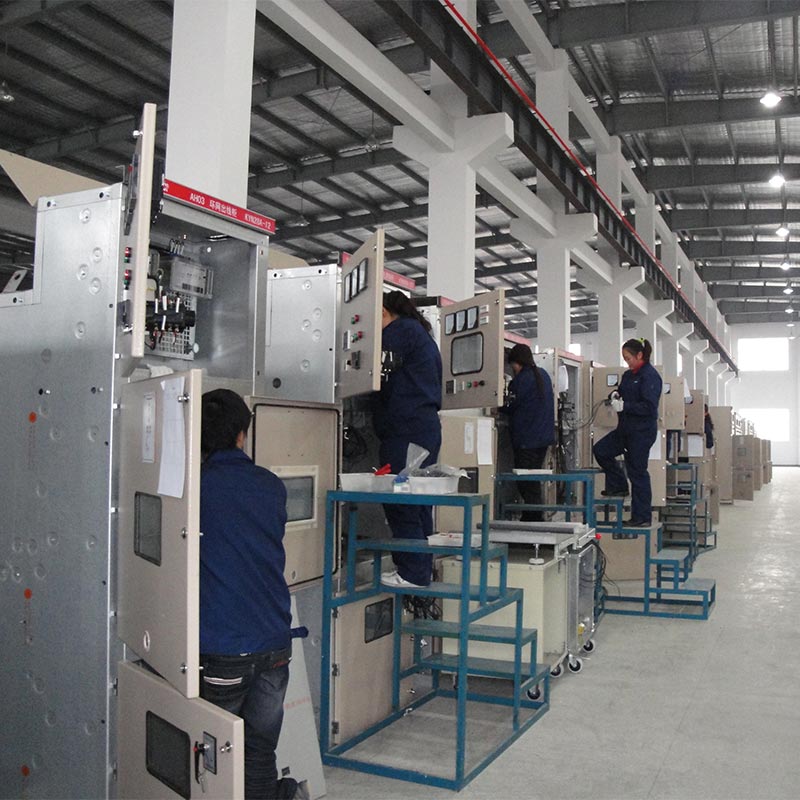

24 kV среден напон Lv и Mv прекинувач е широко користен во електрани, трафостаници, индустриски и рударски претпријатија и високи згради за прием, дистрибуција, контрола и заштита на електрична енергија. Јадрото на Усуне производствената база се наоѓа во Кина, што го прави доверлив професионален производител кој обезбедува висок квалитет решенија за дистрибуција на електрична енергија со среден напон до корисниците ширум светот.

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Главни технички параметри

Нашите производи строго се придржуваат до следните стандарди

1. GB3906-2006 "3,6-40,5 kV AC Метал-ограден прекинувач и контролна опрема"
2. GB/T11022 „Општи технички услови за високонапонски прекинувачи и контролни уреди“
3. IEC62271-200 "AC Metal-Enclosured switchgear with Номинален напон над 1kV и под 52kV"
4. DL/T404 „Технички услови за нарачка на внатрешен AC високонапонски прекинувач“

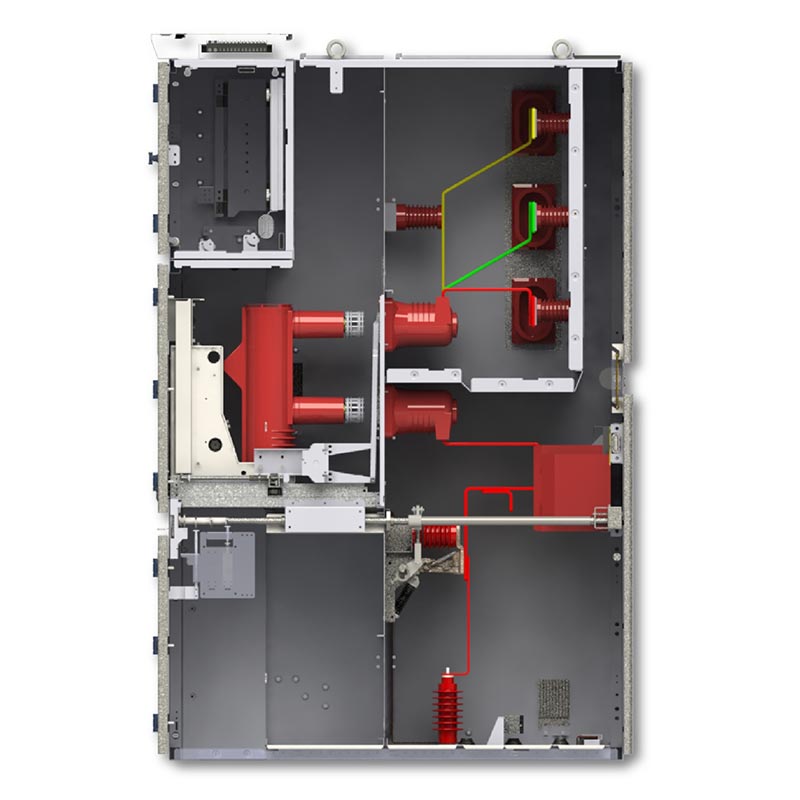

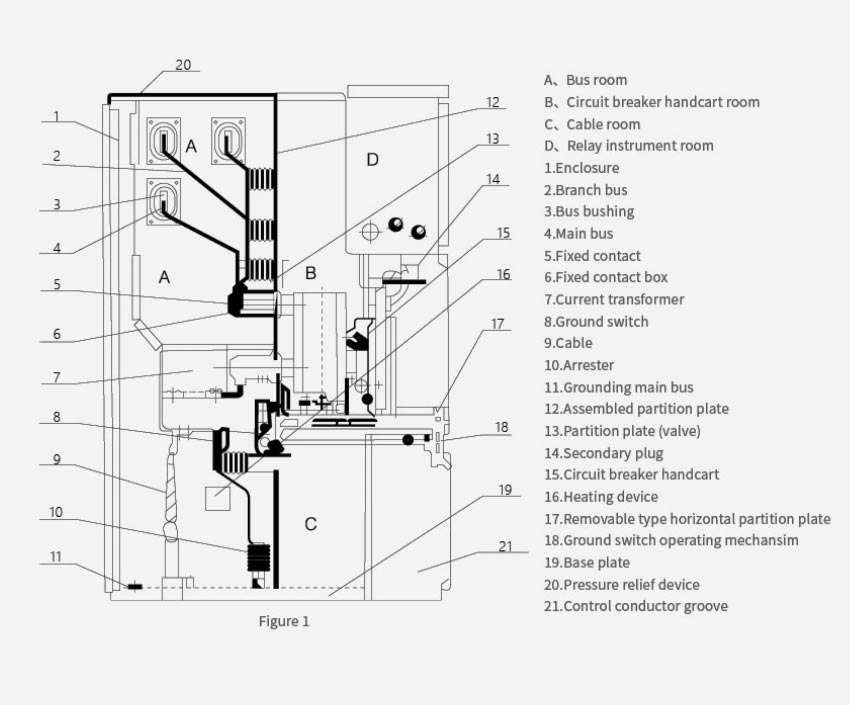

Структура на кабинетот

24 kV среден напон низок и среден напонски прекинувач усвојува целосно метална преградена структура, со секоја функционална област независно изолирана, ефикасно потиснувајќи го ширењето на лаците на грешки.

1. Оддел за прекинувачи: Опремен со отстранлива количка за прекинувач со вакуум.
2. Оддел за собирници: Содржи главни собирници, шини за гранки и изолатори на собирници.
3. Преграда за кабел: Инсталира струјни трансформатори, напонски трансформатори, прекинувачи за заземјување и терминали за кабел.
4. Оддел за контролен инструмент: Опремен со релеи, заштитни уреди, инструменти, секундарни жици и контрола панели.
5. Канал за ослободување од притисок: Има уред за ослободување на лакот на горниот дел од кабинетот за да се подобри безбедноста на дефектот.

Основни карактеристики

1. Целосно метални независни прегради за да се спречи ширењето и меѓусебното мешање на лаците на грешки.

2. Сеопфатно механичко преплетување со пет доказ:
- Спречува туркање или влечење на количката на прекинувачот под оптоварување.
- Спречува затворање на прекинувачот кога прекинувачот за заземјување е затворен.
- Спречува случајно затворање на прекинувачот за заземјување додека е под напон.
- Спречува случајно влегување во прегради со напон.
- Спречува погрешна работа на изолациониот прекинувач.

3. Централно монтирана отстранлива количка за предна работа и одржување, олеснување на поправките.

4. Високо ниво на изолација, компактна структура и силна отпорност на грешки.

5. Во согласност со домашните и меѓународните стандарди, прилагодливи на различни шеми за дистрибуција на електрична енергија

Случаи за практична примена

Случај 1: Општинска трафостаница во Источна Кина

1. Позадина на проектот

Потребна е општинска трафостаница од 110 kV да ја надгради својата секундарна дистрибутивна мрежа за да одговори на растечката урбана побарувачката за енергија и подобрување на доверливоста на напојувањето.

2. Решение

36 Usune 24kV среден напонски Lv и Mv прекинувачки единици беа распоредени за системот за дистрибуција на електрична енергија од 24 kV.

3. Резултати

- Компактниот дизајн на разводната опрема заштеди 30% од подната површина на трафостаницата.
- Системот за преплетување со пет доказ работеше без никакви оперативни несреќи во текот на три години работа.
- Сигурната технологија за прекинување на кола со вакуум го намали времето на прекин за повеќе од 80%, што значително го подобрува квалитет на напојување за 200.000 жители.

Случај 2: Голема петрохемиска фабрика во Централна Азија

1. Позадина на проектот

Современиот петрохемиски комплекс бара високо сигурен среднонапонски систем за дистрибуција на електрична енергија за да се обезбеди континуирано работење на критичната производствена опрема.

2. Решение

Обезбедени 58 Usune 24kV разводни единици, специјално дизајнирани за сурови индустриски средини и подобрени со отпорност на прашина и корозија.

3. Резултати

- Успешно ја издржа суровата околина на лице место (висока прашина, хемиски испарувања), покажувајќи стабилна перформанси.
- Способноста за брзо исклучување на дефектот (≤ 60ms) ги штити скапите компресори и реактори од оштетување при кратки кола.
- Дизајнот за одржување поставен напред го намалува времето на одржување за 50%, обезбедувајќи континуитет на производството.

Надворешна димензија на производот

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кој е применливиот опсег на напон на оваа 24kV среден напонски Lv и Mv прекинувач?

A1: Производот е погоден за 3,6-12kV, 24kV трифазни AC 50/60Hz системи за напојување, задоволувајќи ги потребите на повеќето сценарија за дистрибуција на електрична енергија со среден напон.

П2: Дали опремата поддржува одржување и поправка на лице место?

А2: Да. Производот усвојува дизајн со преден, преден одржување; количката на прекинувачот може да се премести за брзо одржување и замена без да влијае на работата на другите кола.

П3: Како професионален добавувач, дали вашата фабрика нуди приспособени решенија?

А3: Да. Usune може да ја приспособи номиналната струја, струјата на прекин на краток спој, големината на кабинетот, конфигурацијата за заштита, итн, според барањата на проектот да се прилагодат на различни услови за работа и системски барања.
