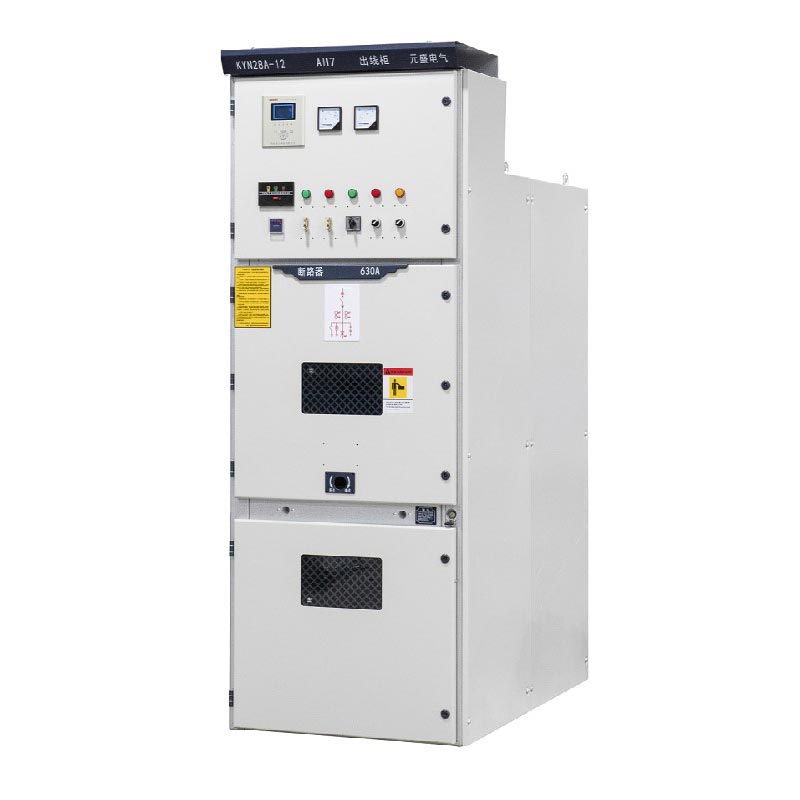

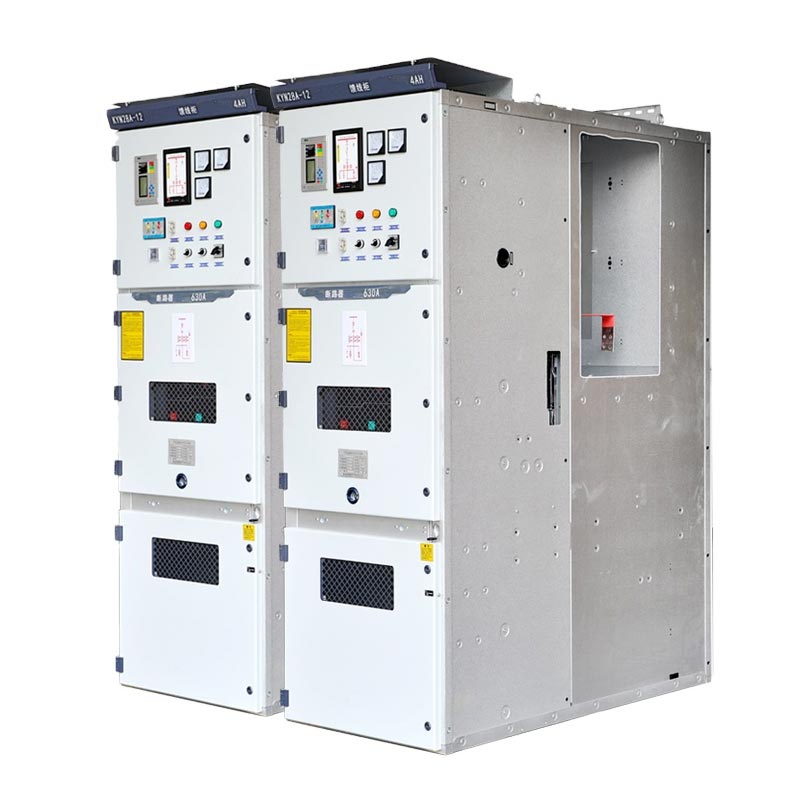

11kv Mv Vcb панели

11 kV MV Vcb панелите се позиционирани како дистрибуција на електрична енергија со среден напон со висока доверливост од индустриско ниво опрема, погоден за системи со напон од 11 kV и под напон и може да се користи во единечна собирница, сегментирана единечна собирница или двојна собирница архитектури. Тие строго се придржуваат до стандардите како што се IEC 60298, IEC 694, GB3906-2006 и германски DIN VDE 0670, и се сертифицирани ISO системи за управување со стандардизирана контрола во текот на целиот процес.

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Основни параметри и структурни моменти

1. Основни параметри

Номинален напон 11kV (компатибилен со 3,6~12kV), трифазен AC 50/60Hz, номинална струја 630A~2500A (приспособливо), струја на прекин на краток спој 25kA~40kA, ниво на заштита IP4X (ограда), компатибилен со повеќе системи архитектури.

2. Структурни нагласувања

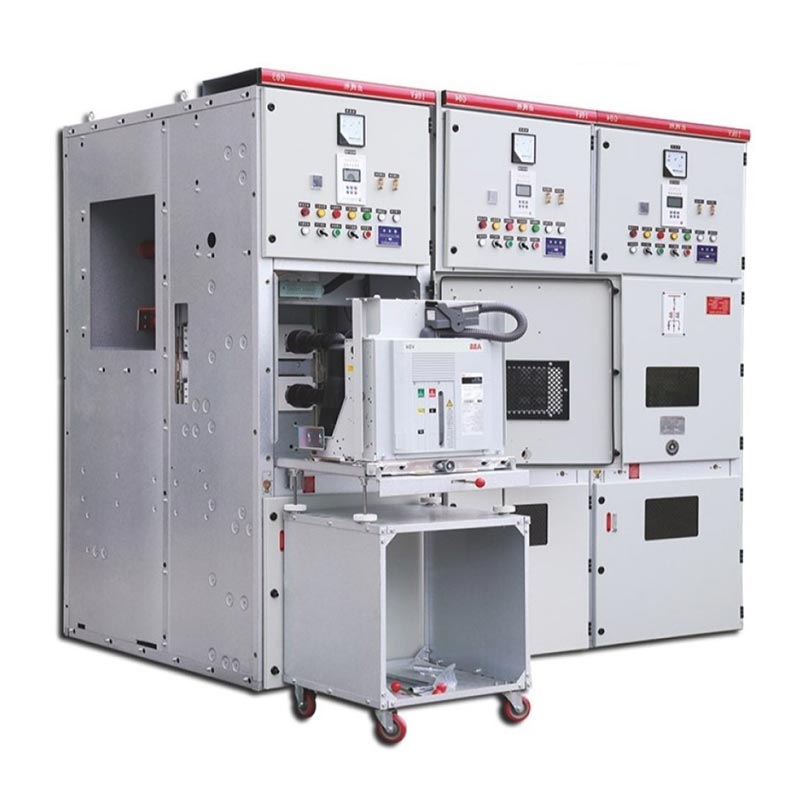

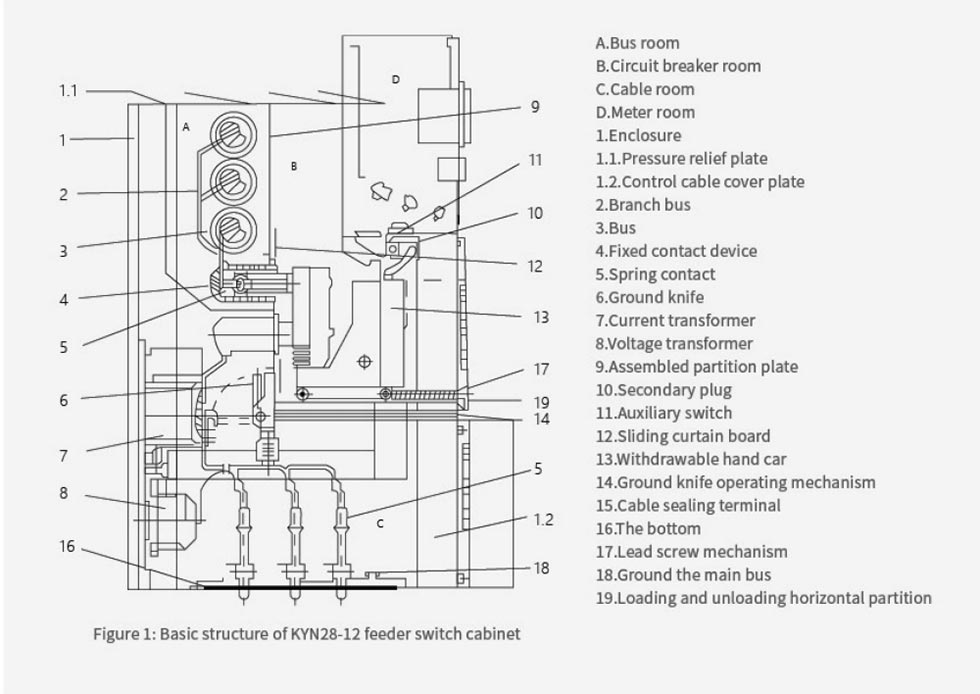

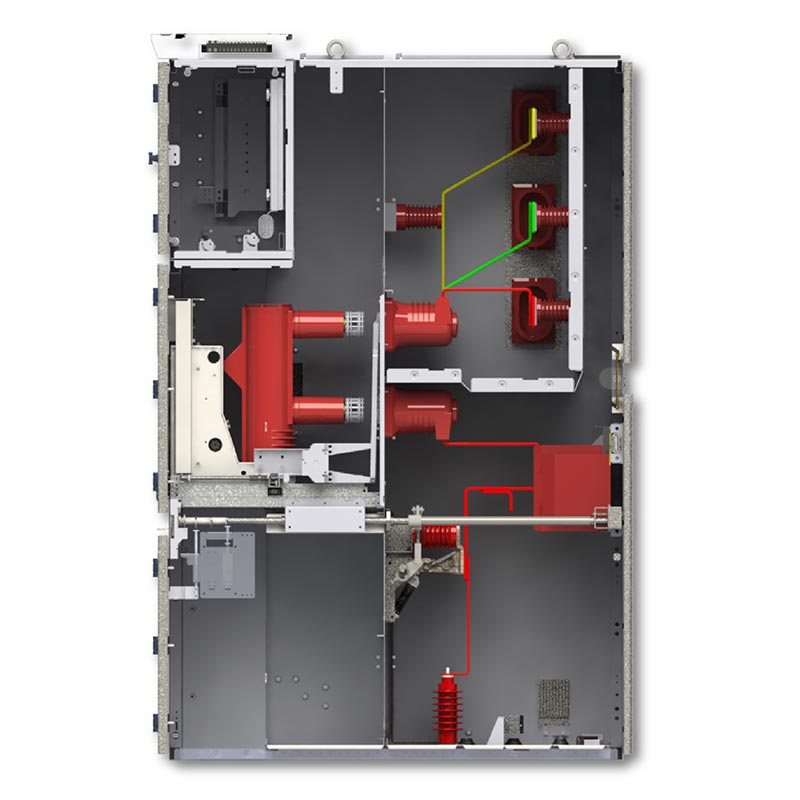

Структура што може да се повлече обложена со метал, четири независни прегради, централно лоцирана рачна количка за лесно одржување; опремен со сеопфатен безбедносен систем за блокирање со пет доказ, механичка + електрична двојна заштита, елиминирање на погрешното работење; силна еколошка приспособливост, погодна за различни работни услови во затворен простор.

Основни предности

1. Сигурни перформанси: вакуумски прекинувач со брз одговор, долг механички век, погоден за чести операција во повеќе сценарија;

2. Безбедна и удобна: Целосно затворена заштита, дизајн на рачна количка за ефикасно одржување, поддржува интелигентни далечинско работење и одржување;

3. Глобален квалитет: Производителот со седиште во Кина, стандардизираната фабрика обезбедува производствен капацитет и квалитет; како а добавувач со висок квалитет, извезува во повеќе региони и обезбедува услуга со целосен циклус.

Случај за апликација од реалниот свет

Случај 1: Проект за дистрибуција на 11 kV на 110 kV трафостаница во Југоисточна Азија

1. Позадина на проектот: Оваа трафостаница е главен центар за напојување во регионот, кој бара стабилна моќност од 11 kV снабдување со околните индустриски паркови и станбени области. Опремата мора да поседува висока доверливост и усогласеност и да биде компатибилен со локалниот енергетски систем од 50 Hz.

2. Решение за апликација: Usune прилагодени 28 KYN28A-12 11kV MV VCB панели, усвојувајќи една сегментирана собирница архитектура и опремен со VS1 вакуумски прекинувачи за да се исполнат барањата за напојување со две кола.

3. Резултати од имплементацијата: За три години од нејзиното пуштање во употреба, опремата работеше без никаква неуспеси, успешно поминувајќи повеќе тестови под екстремни услови како што се грмотевици и високи температури. Прецизно ја комплетира дистрибуцијата на струја и заштитата од дефекти, помагајќи ѝ на трафостаницата да постигне „нула прекин на струја работа и одржување“, и доби високо признание од локалниот оддел за електрична енергија.

Случај 2: Надградба на високонапонска дистрибуција на енергија во европска фабрика за производство на автомобили

1. Позадина на проектот: Работилниците за штанцување и сликање на фабриката имаат исклучително високи барања за моќност стабилност на снабдувањето, што бара надградба на систем за дистрибуција на електрична енергија од 11 kV. Опремата мора да биде во согласност со ЕУ Стандардите на IEC, истовремено земајќи ги во предвид леснотијата на одржување и искористувањето на просторот.

2. Решение за апликација: Избрани се 16 Usune 11kV MV VCB панели, со помош на централно лоцирана рачна количка структура, компатибилна со систем со една собирница и опремена со грејачи против кондензација и интелигентни модули за следење на температурата и влажноста.

3. Резултати од имплементацијата: Опремата совршено се прилагодува на европскиот двофреквентен систем 50Hz/60Hz. Инсталирањето не влијае на нормалното производство во работилницата, а рачната количка може брзо да се извлече заради одржување. По надградбата, стапката на откажување на напојувањето на фабриката се намали за 90%, задоволувајќи ги потребите за континуирано производство на автомобилското производство.

Работна средина

1.Температура на амбиенталниот воздух: максимална +40°C, минимум -10°C;
2. Релативна влажност: дневна просечна ≤ 95%, месечен просек ≤ 90%;
3.Височина: ≤ 1000 m;
4.Сеизмички интензитет: не надминува 8 степен;
5. Опремата треба да се инсталира на локации без опасност од пожар или експлозија, сериозно загадување, хемиски корозија и силни вибрации.
6.Ако опремата треба да се користи под услови на животната средина што ги надминуваат нормалните барања наведени во МК 3906, соодветните аранжмани ќе се договорат од страна на корисникот и производителот.

Технички спецификации

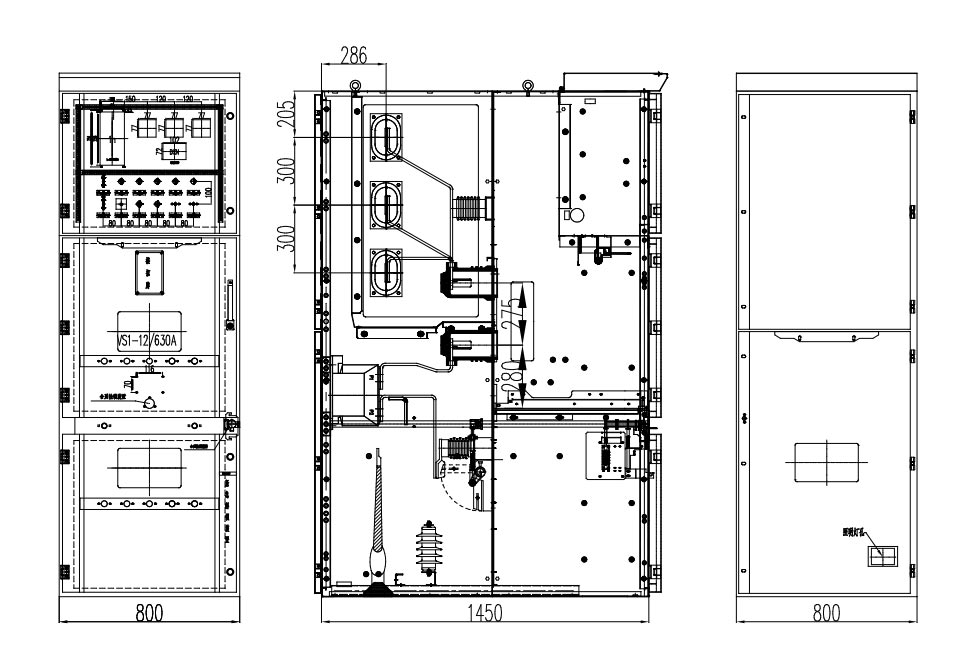

Надворешна димензија на производот

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Функција за преплетување на пет пати?

О: Вклучува пет главни функции како што се прекинувач против неправилна работа, со механички и електрични двојни испреплетување за да се спречи погрешна работа.

П2: Дали 11kV MV Vcb панелите се компатибилни со 10kV системи?

О: Целосно компатибилен, не е потребна модификација, може директно да ја замени постоечката опрема и прилагодување на параметрите е поддржан.

П3: Усогласеност со извозот и услуга по продажбата?

О: Во согласност со меѓународните стандарди, регионалните сертификати може да се прилагодат; брза реакција од Кина фабрика и локализирана услуга по продажбата од светските продажни места.

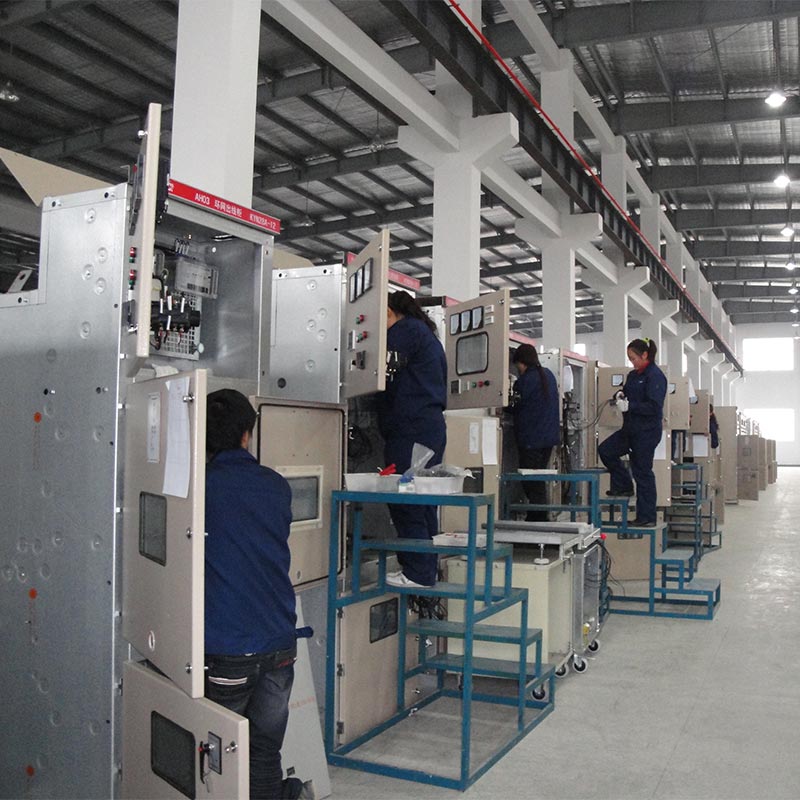

Марка и јачина на фабриката

Usune се потпира на својата основна фабрика во Кина, со годишен производствен капацитет од над 5.000 панели. Се фали дигитализирано управување од крај до крај, интегрирање на истражување и развој, производство и продажба. Нејзините производи покриваат над 30 земји, што го прави доверлив снабдувач и производител на среднонапонска дистрибуција на електрична енергија за глобалните клиенти.
