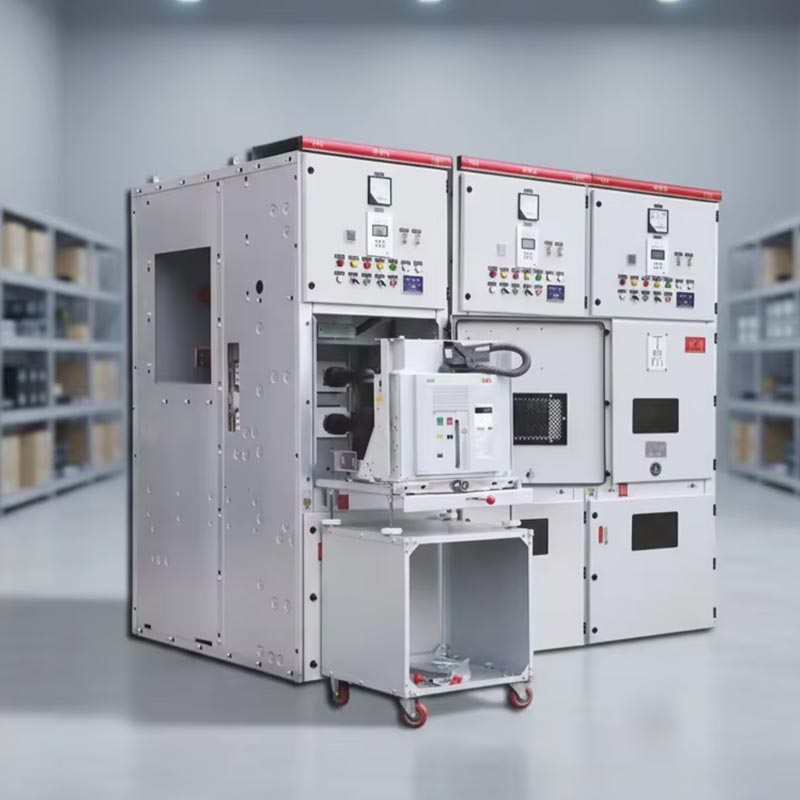

Преклопна опрема Kyn28 10kv

Usune Kyn28 Switchgear 10kV е погоден за трифазни наизменична струја 50Hz, 3,6~12kV единечна собирница и единечна собирница сегментирано енергетски системи и се одликува со сеопфатни функции „пет-доказ“. Може да се опреми делот за рачна количка на кабинетот со основни компоненти како што се вакуумски прекинувачи и вакуум контактори. Вакуумски прекинувачи од брендови како ABB VD4, Може да се изберат Schneider HVX и Usune VS1. Ова е моментално главниот комплет со високонапонски затворен простор моќ дистрибутивна опрема, главно се користи за пренос и прием на енергија во различни трафостаници и дистрибуција станици и за контрола на колото, заштита и следење.

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Барања за оперативна средина

• Температура на амбиенталниот воздух: горна граница +40℃, долна граница -15℃;
• Релативна влажност: дневен просек не поголем од 95%, месечен просек не поголем од 90%;
• Надморска височина: 1000м и подолу;
• Сеизмички интензитет: Не поголем од 8 степени;
• Нема опасност од пожар или експлозија, нема сериозно загадување, нема хемиска корозија и нема насилни вибрации. Ако на оперативен околината ги надминува нормалните услови наведени во GB3906, корисникот и производителот мора да преговараат и утврди соодветните услови.

Технички параметри

• Номинален напон: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Номинална фреквенција: 50/60Hz;
• Номинална струја: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Оценета струја за краткотрајно издржување (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Номинално ниво на изолација: 42 kV (фреквенција на моќност од 1 мин, помеѓу електродите/до заземјување), 48 kV (отворен контакт); 75 kV (молскавичен импулс, помеѓу електроди/до заземјување), 85kV (отворен контакт, врвна вредност);
• Класа на заштита: Оценка за заштита на куќиштето IP4X, IP2X заштита за прегради;
• Видови кабинети: кабинети за влезна линија, кабинети за излезни линии, кабинети за заштита на трансформатори, врзување со собирнички кабинети, кабинети со прекинувачи на раставувачи, кабинети за подигнување на собирници, PT/VT кабинети итн.;
• Димензии на кабинетот: Ширина 650мм/800мм/1000мм, Висина 2300мм, Длабочина 1450мм.

Основни предности

1. Сеопфатна безбедносна заштита

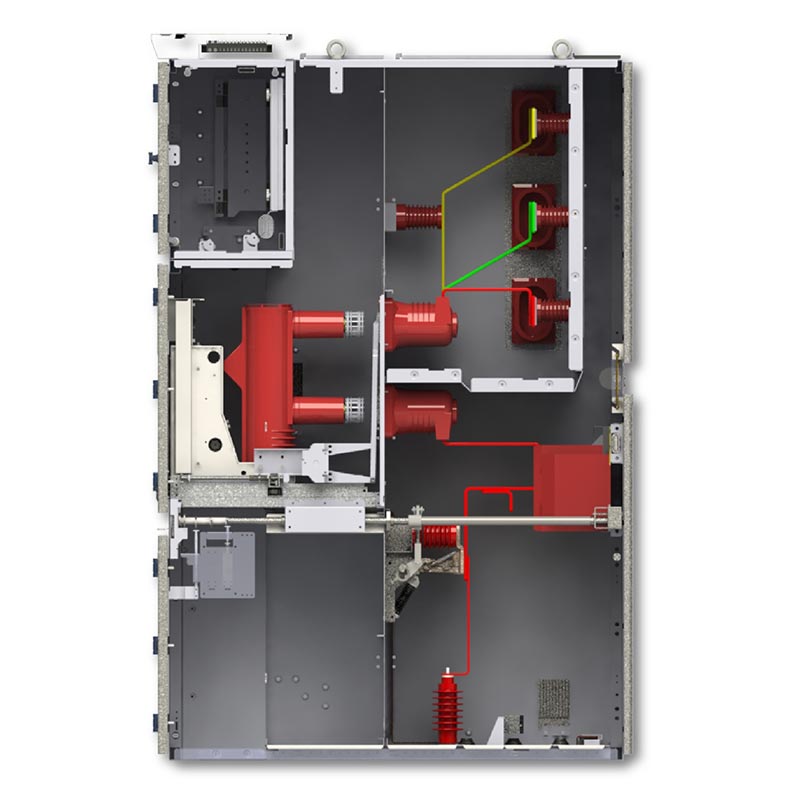

Kyn28 Switchgear 10kV прифаќа оклопна метална структура, со секој функционален оддел независно разделени. Во комбинација со механички и електрични брави, целосно го реализира преклопувањето со пет доказ, елиминирање ризикот од погрешно работење. Оцената за заштита на куќиштето достигнува IP4X, а заштитата на преградата е IP2X, понатаму подобрување на способностите за безбедносна заштита.

2. Стабилни и сигурни перформанси

Дизајниран и произведен строго во согласност со меѓународните стандарди на IEC и системот за управување со квалитет ISO, користејќи висококвалитетни вакуумски компоненти, тој е компатибилен со различни познати брендови вакуумски прекинувачи, има силна способност да издржи краток спој, се прилагодува на широк опсег на напон и струја и е погоден за долгорочни континуирано операција.

3. Практично инсталирање и одржување

Дизајнот на отстранлива количка овозможува брза и лесна проверка и замена. Неговата компактна структура поддржува предниот дел одржување, заштеда на простор и застој. Стандардизираните димензии на кабинетот се прилагодуваат на различни сценарија за инсталација, што резултира со висока ефикасност на инсталацијата.

4. Широка применливост

Kyn28 Switchgear 10kV ги покрива сите напонски нивоа од 3,6 до 24 kV, компатибилен е со двофреквенција од 50/60Hz системи, и нуди различни типови на кабинети за задоволување на потребите за дистрибуција на електрична енергија на различни индустрии како што се електрани, трафостаници, индустриски и рударски претпријатија и високи згради. Таа, исто така може да се прилагоди на разни конвенционални работни средини.

Случај за апликација од реалниот свет

Проектот за реновирање на трафостаница од 110 kV во одреден град избра 28 Usune KYN28-12 разводни единици. Опремата постигна голема искористеност на просторот, брзо пуштање во работа и стапка на доверливост од 99,98% по пуштањето во работа, значително подобрување на нивото на безбедност на електродистрибутивната мрежа. Во овој проект, разводната опрема е прилагодена на еколошки барања на локацијата, вклучително надморска височина, температура и влажност и соодветно вакуумско коло Моделот на прекинувачот е избран за совршено да одговара на потребите за дистрибуција на електрична енергија на трафостаницата.

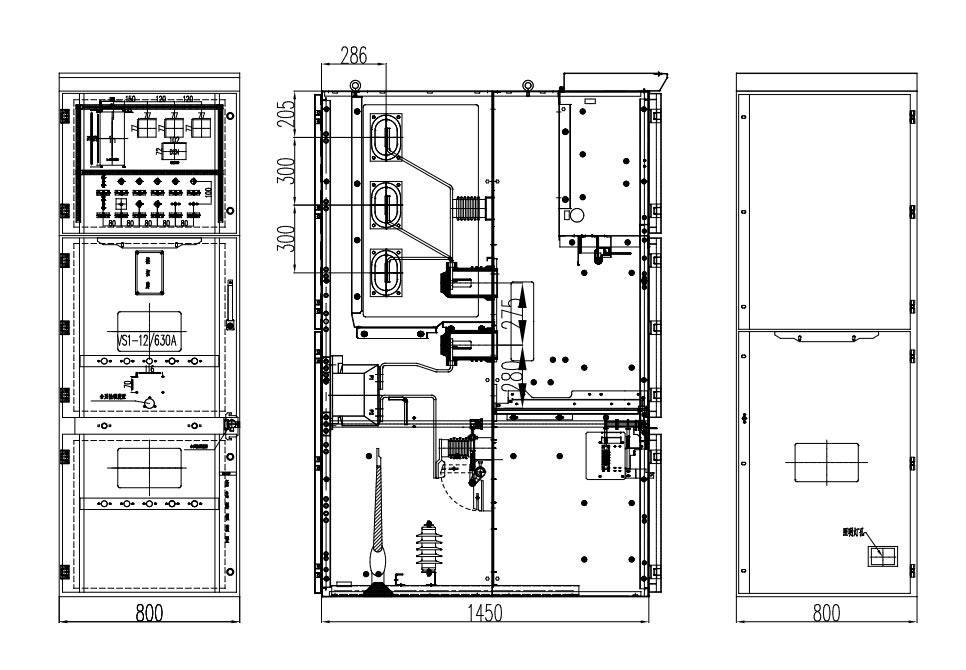

Надворешна димензија на производот

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои се специфичните функции на „пет-доказ“ на разводната опрема KYN28?

О: Тие главно вклучуваат спречување на случајно отворање и затворање на прекинувачите, спречување на туркање или влечење рачната количка под оптоварување, спречувајќи ги жиците за заземјување да се поврзат со струјните кола, спречувајќи го затворањето на прекинувач со приклучена жица за заземјување и спречување на персоналот од случајно влегување во живо прегради, со што структурно се обезбедува безбедност на персоналот и опремата.

П2: Кој е циклусот на рутинско одржување за Kyn28 Switchgear 10kV?

О: Се препорачува да се спроведува рутинска инспекција на секои 6 месеци и сеопфатно одржување на секои 1-2 години, фокусирајќи се на проверка на механизмот, изолацијата, испреплетувањето и затегнатоста на завртките. Usune обезбедува целосна техничка поддршка.

П3: Дали Usune може да обезбеди приспособена разводна опрема?

О: Да. Како професионален производител, Usune може да ги прилагоди внатрешните конфигурации, нивоата на заштита и интелигентни решенија за следење базирани на напон, струја, барања за заштита и околина на локацијата. Тоа може исто така, прилагодете ги димензиите на кабинетот и изберете соодветни модели на вакуумски прекинувачи за да ги задоволат специфичните потреби.

Накратко, Usune Kyn28 Switchgear 10kV интегрира безбедност, сигурност и леснотија на користење. Поддржано од зрели дизајн, ригорозна контрола на квалитетот и сеопфатни технички параметри, тој е погоден за различни работи средини и сценарија. Како професионален производител и висококвалитетен добавувач од Кина, Usune продолжува да го прави тоа обезбеди стабилни и ефикасни решенија за дистрибуција на електрична енергија со среден напон за корисниците ширум светот.
