За EPC изведувачи, електрични дистрибутери, трафостаници, индустриски постројки и инфраструктурни проекти, Kyn28 Switchgear за среден напон обезбедува конфигурабилна платформа за изградба на целосна внатрешна дистрибуција на среден напон системи.
Usune работи со системи за управување со ISO 9001, ISO 14001 и ISO 45001. Производите се произведуваат според важечките IEC и GB стандарди, со CE сертификат достапен за релевантните пазари.
Изборот на среден напонски разводни уреди започнува со електричниот систем наместо од самиот кабинет. Пред поставување по нарачка, инженерите вообичаено треба да го потврдат напонот на системот, работната фреквенција, максималната струја на оптоварување, ниво на краток спој, број на фидери, барања за заштита, распоред на кабелот и околина за инсталација.
Овие параметри ја одредуваат соодветната конфигурација на кабинетот и електричните компоненти. Usune може да ги прегледа проектирајте електрични информации и препорачајте соодветна конфигурација наместо да ја применувате истата спецификација на секој проект.
Овој метод на селекција базиран на проекти е особено важен за трафостаници, производствени погони, електрична енергија инфраструктура и други објекти каде што работат заедно неколку среднонапонски кола.

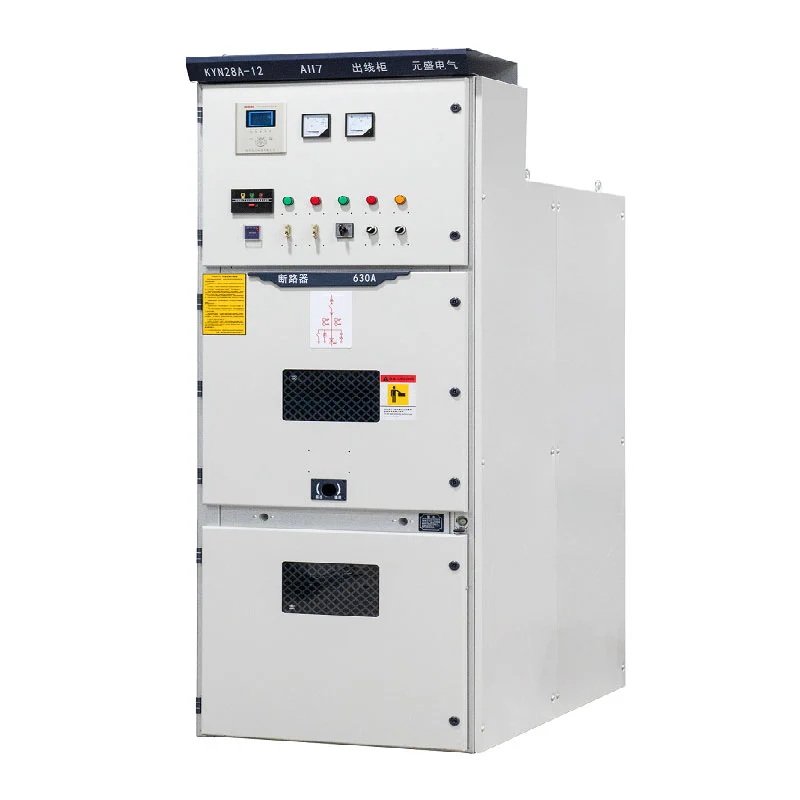

Стандардната конфигурација Kyn28 Medium Voltage Switchgear поддржува среднонапонски системи од 3,6 kV до 12 kV, со тековните оценки кои се движат од 630А до 3150А.
Перформансите на краток спој се достапни на неколку нивоа, вклучувајќи конфигурации од 25kA, 31.5kA, 40kA и 50kA. На соодветен рејтинг треба да се избере според пресметаната струја на дефект на електричната мрежа отколку едноставно според нормалното оперативно оптоварување.
За набавка на проекти, усогласување на номиналната струја и капацитетот на краток спој со спротиводно и низводно електричната опрема е од суштинско значење за одржување на координирани перформанси на системот.
Комплетниот систем за дистрибуција со среден напон вообичаено содржи повеќе од еден тип на кабинет. Дојдовна моќност, Појдовните доводници, трансформаторите, мерните кола, мерењето на напонот и поврзувањата на собирниците може да бараат различни функции.
Usune може да ја конфигурира линијата на разводни уреди според овие барања на кола. Добиениот аранжман може вклучуваат дојдовни, појдовни, PT, мерење, секционирање на автобуси и функции за изолација во една координирана електродистрибутивен систем.
Ова ја прави опремата погодна за проекти каде што разводната опрема треба директно да кореспондира со одобреното еднолиниски дијаграм.
Заштитата од среден напон треба да се земе предвид на ниво на системот. Разводната опрема, прекинувачот, заштитното реле, трансформаторот, кабелот и опремата за заштита на возводно треба да работат заедно во согласност со заштитата на проектот филозофија.
Преклопникот со среден напон Kyn28 може да се интегрира со потребните компоненти за заштита и контрола според на спецификацијата на проектот. Вакуумскиот прекинувач ја обезбедува примарната функција за префрлување, додека на поврзаниот систем за заштита и контрола може да се конфигурира според електричниот дизајн.
За проектите EPC, Usune може да ја координира конфигурацијата на кабинетот со барањата за заштита на клиентите и техничка документација.

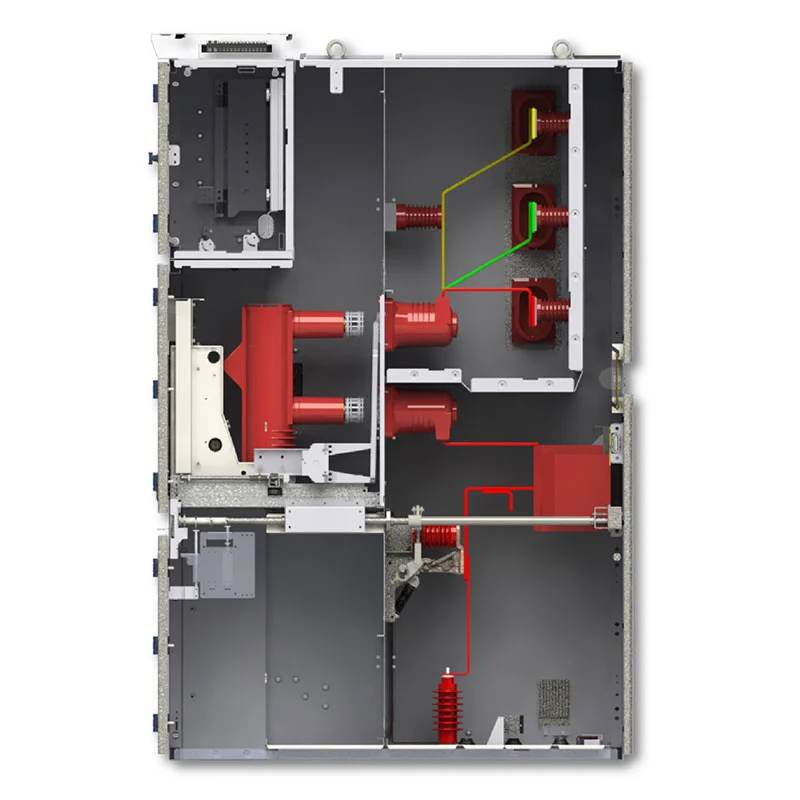

Опремата користи метална затворена структура на кабинет со посебни области за примарни електрични компоненти, собирници, кабелски приклучоци и секундарна контролна опрема.
Внатрешниот аранжман обезбедува дефиниран распоред за електрична инсталација и овозможува комплетна разводна опрема поставата треба да се координира со насочување на кабли, контролни жици, оперативен пристап и димензии на електричната просторија.
За проекти со повеќе кабинети, аранжманот може да се планира според бројот на кола и потребните функционира наместо да се третира секој кабинет како независен производ.
Условите на електричната просторија треба да се потврдат пред да се нарача опремата. Важни фактори вклучуваат достапни простор за инсталација, насока на влез на кабел, работен клиренс, температура на околината, влажност, надморска височина, вентилација и транспортен пристап.
Стандардната опрема е наменета за внатрешна инсталација. Температурата на околината е специфицирана од -15°C до +40°C, додека просечната дневна релативна влажност не треба да надминува 95%, а месечниот просек не треба да надминува 90%.
За инсталации на поголема надморска височина или под посебни еколошки услови, Usune треба да се консултира во текот на инженерска фаза за да може да се разгледаат соодветните електрични и изолациски параметри.
Дојдовните ормари го поврзуваат среднонапонското напојување со системот на собирници на разводните уреди. Номиналната струја, заштита аранжманот, барањата за мерење и конфигурацијата на влезниот кабел треба да се потврдат според возводно електрична мрежа.
Појдовните кабинети ја дистрибуираат енергијата до трансформаторите, моторите, опремата за производство или други товари низводно. Нивните количината и тековната оцена може да се одредат според списокот за оптоварување на проектот и распоредот на фидер.
PT и мерните кабинети може да се вградат таму каде што проектот бара мерење на напон, мерење енергија или други функции за електричен мониторинг.
Конфигурациите за секционализација на магистралата може да се користат онаму каде што дистрибутивната мрежа бара посебни магистрални делови или контролирана врска помеѓу различни делови од системот.
Во трафостаниците, опремата може да се распореди околу влезните извори, доводниците на трансформаторот, излезните кола, мерење и барања за пресек на собирниците. Конфигурацијата може да се усогласи со електричната енергија на трафостаницата еднолиниски дијаграм.
За фабриките, разводната опрема може да дистрибуира среднонапонска моќност до производствени линии, трансформатори, мотори, компресори, пумпи и помошни системи. Различни рејтинзи на фидер може да се специфицираат според вистинското оптоварување дистрибуција.
Рударските проекти често вклучуваат дистрибуирани тешки електрични оптоварувања. Разводната опрема може да се конфигурира околу трансформаторот колибри, мотори, системи за вентилација, опрема за пумпање и капацитети за обработка.
Големите комерцијални и високи згради може да бараат среднонапонска дојдовна моќност и повеќекратна низводно трансформаторски кола. Опремата може да се уреди според електричната просторија и дистрибуцијата на зградата барања.
| Ставка | Спецификација |
| Модел | KYN28A-12 |
| Номинален напон | 3,6 kV, 7,2 kV, 12 kV |
| Номинална фреквенција | 50 Hz / 60 Hz |
| Оценета струја | 630A–3150A |
| Номинална струја на прекин на краток спој | 25kA, 31.5kA, 40kA, 50kA |
| Оценета струја за краткотрајно издржување | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Степен за заштита | IP4X надворешно куќиште / IP2X внатрешни прегради |
| Температура на околината | -15°C до +40°C |
| Висина | ≤1000m, со мерење за поголема надморска височина |
| Инсталација | Затворен |
| Систем | Трифазен AC |
Конечната спецификација треба да се потврди според проектниот напон, струја на оптоварување, ниво на дефект, заштита шема, распоред на кабли и околина за инсталација.
Usune има повеќе од 14 години искуство во производство на електрична опрема и обезбедува техничка поддршка за набавка на среднонапонска опрема врз основа на проекти.
Клиентите можат да обезбедат еднолиниски дијаграм, ниво на напон, рејтинг на струја, барање за краток спој, кабинет количина, функционални барања и услови за инсталација. Usune потоа може да помогне со техничка потврда и конфигурација на опремата.
За стандардни конфигурации, типичниот период на производство е приближно 15–20 дена по техничката потврда и плаќање. Вистинското време на испорака зависи од конфигурацијата на проектот и количината на нарачката.
Серијата KYN28 е референцирана за Проектот за лансирање ракети Cas-space.
За разлика од конвенционалните комерцијални згради или фабрики, воздушната инфраструктура може да содржи неколку специјализирани електрични оптоварувања и системи за поддршка кои работат низ различни области. Опремата за дистрибуција на среден напон затоа треба да се координира со целокупната архитектура на моќноста на објектот.
За овој проект, конфигурацијата на разводната опрема се сметаше како дел од пошироката електрична дистрибуција на локацијата систем, вклучувајќи барања за прием на енергија, дистрибуција на кола, заштита и електрична контрола.
Проектот ја покажува способноста на Usune да учествува во специјализирани инженерски апликации каде среден напон опремата треба да се координира со електричните барања специфични за проектот, наместо да се испорачува како генерика стандарден кабинет.
Usune применува интегриран систем за управување со квалитетот и производството кој опфаќа производство, инспекција, управување со животната средина и безбедност при работа.
Компанијата поседува ISO 9001, ISO 14001 и ISO 45001 сертификати. Опремата е дизајнирана според применливи стандарди IEC и GB, со CE сертификат достапен за применливи конфигурации.
Пред пратката, опремата е подложена на рутинска проверка и тестирање што ги опфаќа релевантните компоненти, склопувањето, електрични приклучоци и завршена опрема. Техничката документација и извештаите за тестирање може да се достават според на проектните барања.
Главните информации вклучуваат системски напон, фреквенција, номинална струја, ниво на краток спој, број на дојдовни и излезни кола, барања за заштита, распоред на кабли и услови за инсталација.
Обезбедената конфигурација поддржува системи од 3,6 kV, 7,2 kV и 12 kV. Треба да се потврди конечниот рејтинг на напон според електричната мрежа на купувачот.
Да. Usune може да го прегледа електричниот дијаграм на клиентот и да ги конфигурира функциите и оценките на кабинетот според барањата на проектот.
Да. Може да се конфигурира за влезна моќност, доводници на трансформатори, излезни кола, мерење, мерење на напон, и пресек на собирници во апликации за внатрешна трафостаница.
Производите на Usune се дизајнирани според важечките IEC и GB стандарди. Компанијата работи според ISO 9001, ISO 14001 и системи за управување со ISO 45001, со CE сертификат достапен за применливите пазари.
Да. Usune може да обезбеди технички спецификации, извештаи за тестирање, документација за производот и други поврзани со проекти документи според барањата на клиентите.
За стандардни конфигурации, производството обично е околу 15-20 дена по техничката потврда и плаќањето. На вистинскиот распоред зависи од конфигурацијата и количината.
Ако купувате Kyn28 среден напонски прекинувач, наведете го вашиот еднолиниски дијаграм, системски напон, номинален струја, ниво на краток спој, количина на кабинет, барања за фидер, барања за заштита и инсталација услови.
Usune може да ги процени барањата за електрична енергија и да обезбеди соодветна конфигурација на среднонапонска разводна опрема за вашиот проект.
