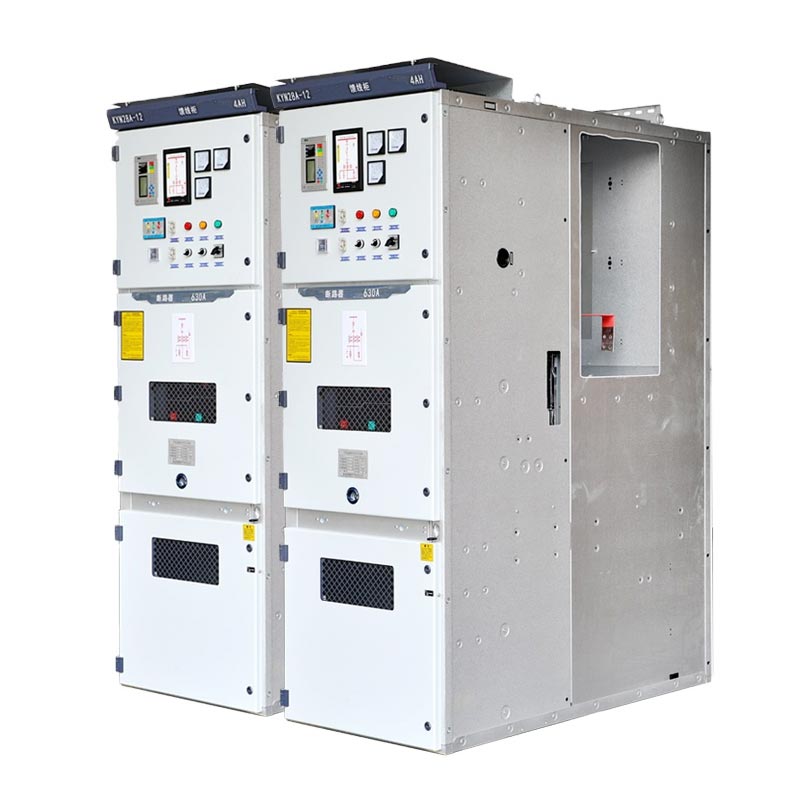

Преклопна опрема Kyn28 11kV

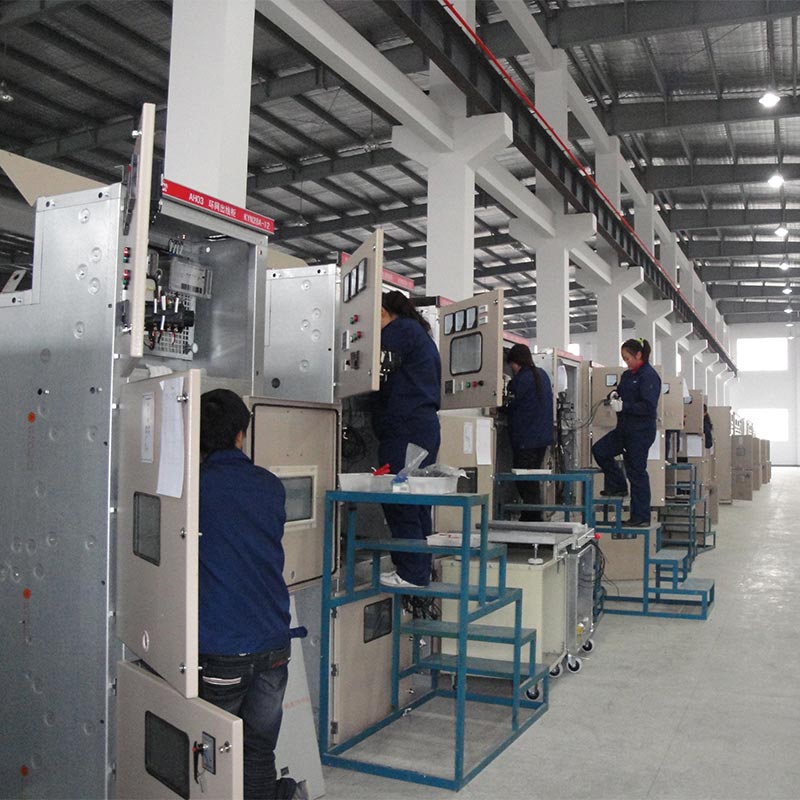

Usune Kyn28 Switchgear 11kV е погоден за трифазни AC системи од 3,6kV–12kV, 50Hz, овозможувајќи прием на струја, дистрибуција, контрола, заштита и следење. Поддржува единечна собирница, секционализација на една собирница и двојна Методи за поврзување со собирници, што го прави клучен уред за дистрибуција на енергија во електроенергетските системи. Како основен производ на а професионален кинески снабдувач на електрична опрема, тој стана глобално доверлива дистрибуција на електрична енергија со среден напон решение благодарение на неговите фабрички производствени способности и стабилен квалитет.

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Усогласеност со основните стандарди

Usune Kyn28 Switchgear 11kV строго се придржува до меѓународните и домашните стандарди за да обезбеди производ доверливост, безбедност и интероперабилност:

1. IEC 60298 / IEC 62271-200: AC метал-ограден прекинувач со номинален напон од 1kV до 52kV
2. GB 3906-2006: 3–35 kV AC метал-ограден прекинувач и контролни ормари
3. DL/T 404-2007: Техничка спецификација за внатрешен AC високонапонски прекинувач
4. GB/T 11022: Општа спецификација за високонапонски разводни уреди

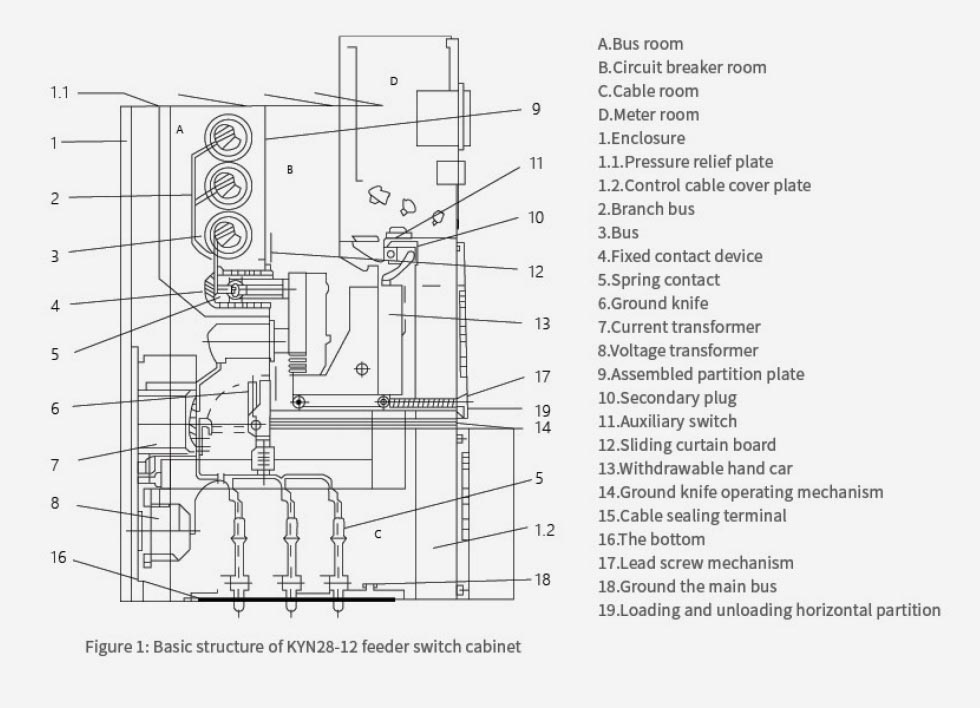

Структурни и дизајнерски карактеристики

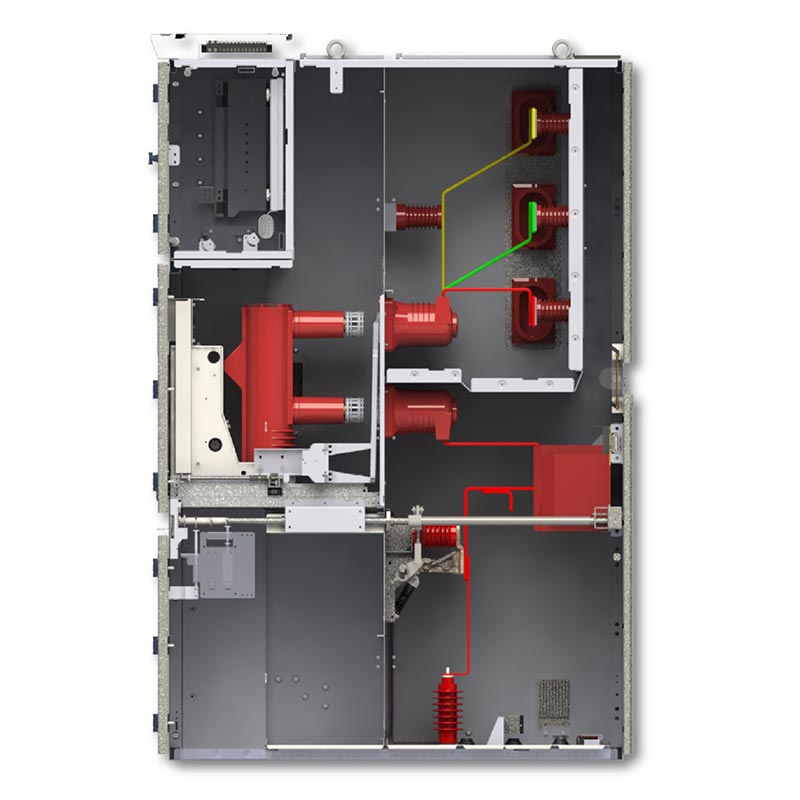

Куќиштето Kyn28 Switchgear 11kV прифаќа модуларна структура со завртки изработена од висококвалитетно поцинкувано/ладно валано челична плоча, поделена на пет независни прегради за заземјување со метални прегради, ефикасно спречување на дефект размножување.

1. Оддел за прекинувачи: Опремен со отстранлива количка за прекинувач со вакуум со механички испреплетени
2. Оддел за собирници: инсталира главни собирници и шини за разгранување, независно изолирани.
3. Преграда за кабел: Се користи за поврзување на кабли, кои содржат трансформатори, прекинувачи за заземјување, одводници итн.
4. Оддел за контролен инструмент: Инсталира релеи, инструменти, заштитни уреди и секундарни кола.
5. Канал за ослободување на притисокот: Опремен со уред за ослободување притисок на врвот, што овозможува безбедно ослободување на притисокот на лакот во случај на дефект.

Основни предности

1. Дизајн на отстранлива рачна количка: прекинувачот и PT рачните колички се заменливи, што овозможува брзо одржување и замена без исклучување на енергија на целиот дел од собирницата.
2. Сеопфатно преплетување со пет заштита: Спречува случајно отворање/затворање на прекинувачот, спречува туркање/влечење на рачната количка под оптоварување, спречува затворање на прекинувачот за заземјување додека е под напон, спречува напојување кога прекинувачот за заземјување е затворен и спречува случајно влегување во преградите со напојување.
3. Компактна структура: Работење и одржување на предната страна, заштеда на простор за инсталација.
4. Висока еколошка приспособливост: Вграден грејач за кондензација, погоден за влажни средини.

Главни типови на апликации:

1. Кабинет за влезна линија (приемна енергија)
2. Кабинет за излезна линија (дистрибуција на енергија до фидерите/моторите)
3. Напонски трансформатор и кабинет за мерење на напон
4. Мерен кабинет (со мерач на енергија)
5. Кабинет со дел од собирницата
6. Кабинет за изолација

Услови на животната средина

- Амбиентална температура: -15℃ ~ +40℃
- Дневна просечна релативна влажност ≤95%, месечен просек ≤90%
- Без експлозивни, корозивни гасови или спроводлива прашина, без силни вибрации
- Само инсталација во затворен простор

Главни технички параметри

Вистински случај на апликација

Урбан трговски комплекс проект за дистрибуција на електрична енергија. Комерцијален комплекс од 50 ката (канцеларија + комерцијален + забава) во Источна Кина користи 18 Usune Kyn28 Switchgear 11kV единици, вклучувајќи влезни линии, излезни линии, PT, мерење, шкафови и изолациски кабинети, со вишок напојување преку двојни собирници.

По две години работа, тој постигна 99,98% сигурност на напојувањето без непланирани прекини на струја. На разводната опрема може брзо да се замени, со што значително се намалува времето на одржување. Компактниот кабинет заштедува простор во дистрибутивната просторија, а грејачот за кондензација обезбедува стабилна работа во влажни средини.

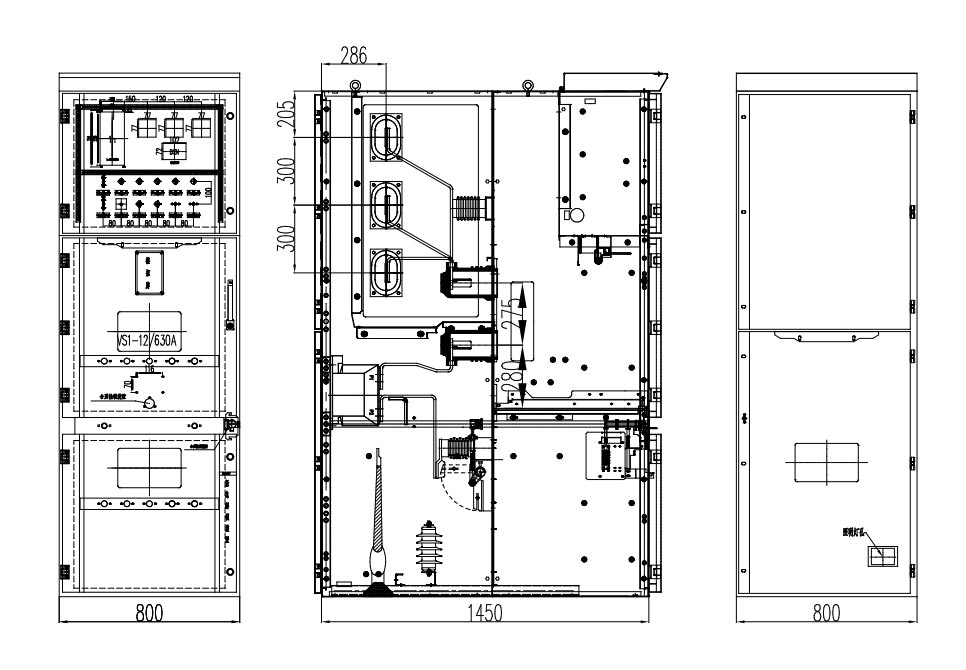

Надворешна димензија на производот

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои се главните разлики помеѓу Usune KYN28 11kV и традиционалните фиксни разводни уреди?

О: Основната разлика е структурата на разводната опрема што може да се повлече. Прекинувачите можат самостојно да се повлечат и заменети, со што се елиминира потребата од целосен прекин на електричната енергија за време на одржувањето. Ова резултира со поголема безбедност и ефикасноста на одржување, а независната преграда ефективно го ограничува опсегот на дефекти.

П2: Може ли Kyn28 Switchgear 11kV да се користи во средини на висока надморска височина или особено влажни?

О: Да. Како професионален производител, Usune нуди дизајн за намалување на висока надморска височина, подобрена изолација и заштита од корозија и вграден грејач за да се обезбеди сигурна работа во влажни средини.

П3: Што е со гаранцијата на производот и услугата по продажбата?

О: Целата машина доаѓа со 12-месечна гаранција, глобален технички тим кој реагира 24 часа на ден и брзо услуга на лице место достапна во основните области. Обезбедуваме и долгорочно одржување и техничка обука.
