Панелот за тип на фиока со среден напон поддржува прием на енергија, дистрибуција на фидер, мерење на напон, мерење, разделување на автобуси и функции за изолација. Usune ја обезбедува опремата со инженерско-ориентирана конфигурација пристапува и работи според системи за управување со ISO 9001, ISO 14001 и ISO 45001, со производи дизајнирани според на важечките IEC и GB стандарди и CE сертификација достапна за релевантните пазари.
Големите електрични проекти често содржат повеќе независни кола за напојување наместо една дистрибутивна линија. Дојдовната моќност, доводниците на трансформаторот, моторните кола, мерните кола и помошните оптоварувања може да бараат различни електрични функции.

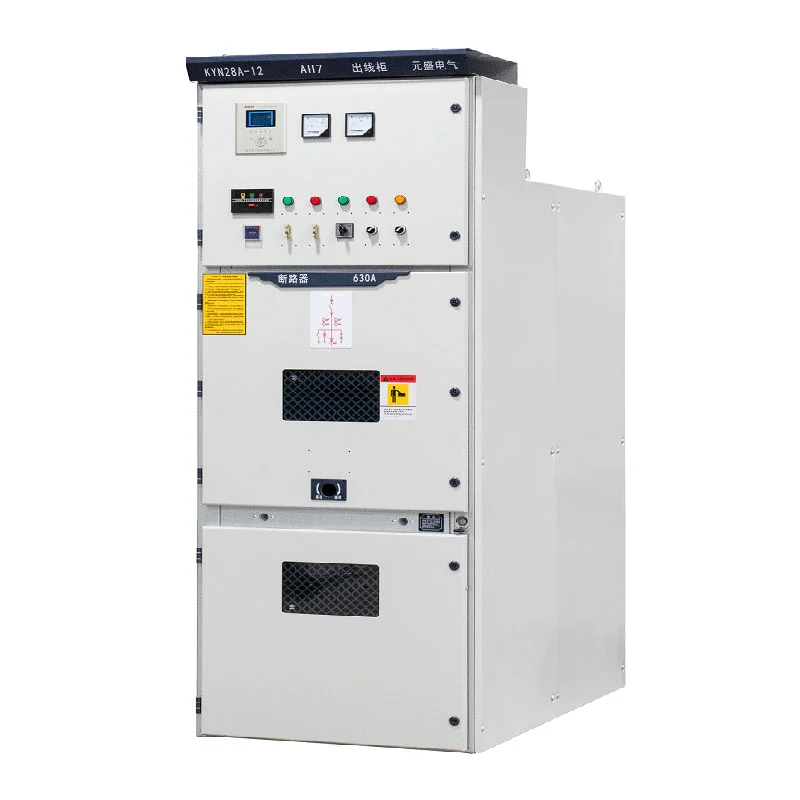

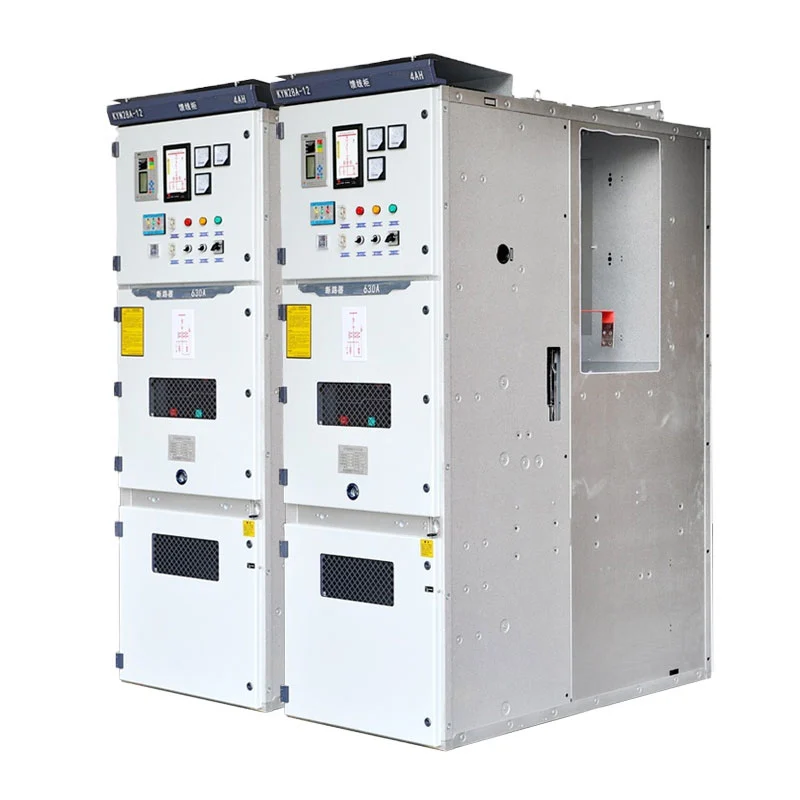

Таблата од типот на фиоката со средна напон KYN28 овозможува овие функции да се подредат како посебни кабинети во еден координирана постава. Ова овозможува да се изгради дистрибутивен систем околу еднолинискиот дијаграм на проектот наместо да се користи еднаква конфигурација на кабинетот за секое коло.
За тимовите за набавки, оваа модуларна архитектура може да ја поедностави спецификацијата на опремата бидејќи функциите на кабинетот можат да се дефинираат според реалната електрична мрежа. Исто така, овозможува планирање на целокупниот состав според бројот на колибри, тековните барања, аранжманите за заштита и идните потреби за дистрибуција.
Конфигурацијата на среднонапонскиот дистрибутивен систем во голема мера зависи од функцијата на секое коло. Ан дојдовното коло прима електрична енергија од извор нагоре, додека појдовните кола ја дистрибуираат енергијата до трансформатори, мотори, производствена опрема или други оптоварувања.
Usune може да ја конфигурира серијата KYN28 со дојдовни кабинети, појдовни кабинети, PT и кабинети за мерење на напон, мерни кабинети, кабинети за секционирање на автобуси и кабинети за изолација. Секој тип на кабинет може да се интегрира во целокупната постава на разводни уреди според електричната архитектура на проектот.
Овој пристап базиран на кола е особено корисен за EPC проекти каде што спецификацијата на разводната опрема мора тесно одговараат со одобрените електрични цртежи.
Барањата за дистрибуција на електрична енергија може да се променат со проширувањето на фабриките, додавањето производствени линии или инфраструктурата капацитетот се зголемува. Поставата на разводни уреди што е планирана само за почетното електрично оптоварување може да стане тешка изменете кога се потребни дополнителни колибри.
Модуларното уредување на серијата KYN28 обезбедува поголема флексибилност за организирање на различни кола во рамките на a среднонапонски дистрибутивен систем. За време на планирањето на проектот, клиентите можат да резервираат соодветни позиции или да дефинираат дополнителни функционални кабинети според очекуваните идни барања.
Овој пристап овозможува разводниот систем да се смета како дел од долгорочната електрична енергија на проектот архитектура наместо само како индивидуална опрема.
Физичкото уредување на опремата со среден напон е важна грижа за дизајнот на електричните простории. Опремата треба да обезбеди доволен оперативен пристап додека се вклопува во достапната област за инсталација.

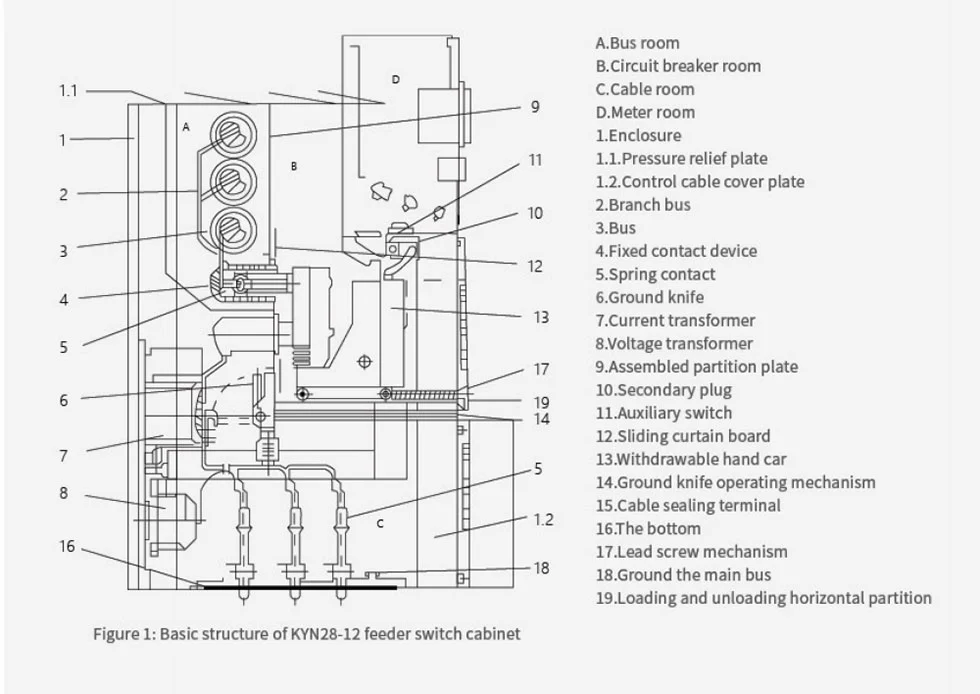

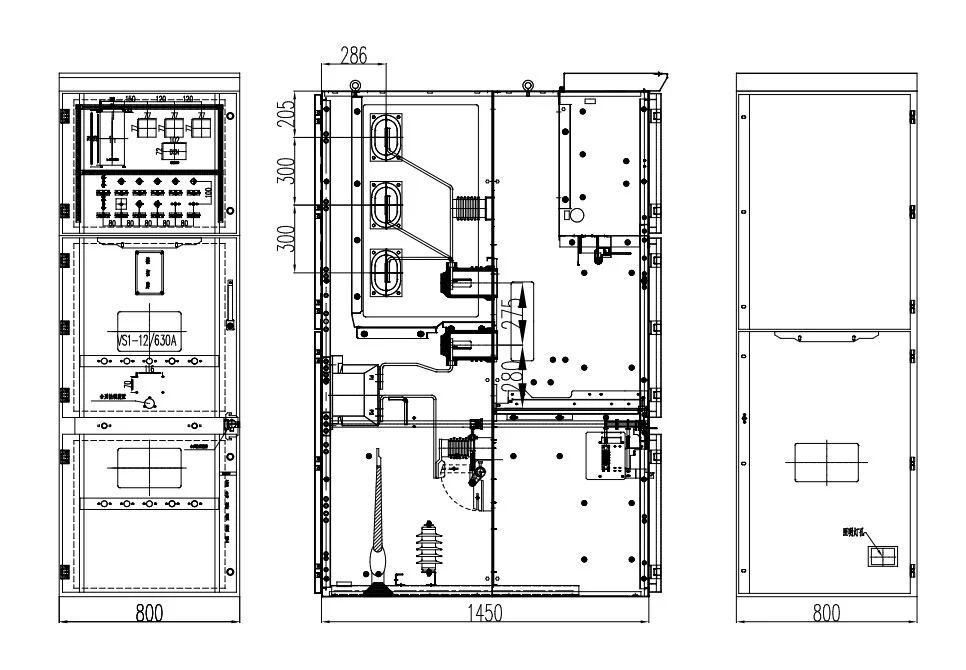

Таблата за тип на фиока со средна напон KYN28 користи метална структура со работа и одржување од предната страна. Прекинувачот, собирницата, кабелот и контролните делови се наредени како независни прегради, создавајќи јасна организирана структура на кабинетот.
За дизајнерите на електрични простории, оваа конфигурација помага да се воспостави попредвидлив распоред на опремата и им овозможува на Поставата на разводни уреди треба да се планира околу достапните димензии на просторијата и барањата за поврзување со кабел.
Во дистрибутивниот систем кој содржи повеќе фидери, барањата за одржување може да варираат помеѓу поединечните кола. Дефект или планирана проверка на едно коло треба да се управува според процедурата за електрична работа без непотребно вознемирување неповрзани делови.
Функционалната единица што може да се повлече овозможува релевантната опрема да се премести во изолирана положба за проверка, тестирање или замена. Механичкиот систем на испреплетување ја контролира оперативната низа и помага да се спречи неточни дејства на префрлување.
Ова ја прави опремата погодна за дистрибутивни системи каде што индивидуалното управување со кола е важен дел на дневна електрична работа.
Дојдовниот кабинет се користи за примање електрична енергија од изворот на струја нагоре и за поврзување со среднонапонски собирнички систем. Неговата конфигурација може да се одреди според номиналната струја на влезното коло, барања за заштита, барања за мерење и целокупна архитектура на дистрибуција.
Појдовните кабинети дистрибуираат среднонапонска енергија на низводните трансформатори, мотори, фидери или други електрични товари. Бројот и спецификацијата на појдовните кабинети може да се планираат според распределбата на оптоварувањето на проектот и распоред на фидер.
Кабинетот PT се користи за мерење на напон и поврзани функции за електричен мониторинг. Може да се интегрира во поставата на разводни уреди каде што проектот бара трансформација и мерење на напонот во среден напон дистрибутивен систем.
Мерниот кабинет може да смести опрема за мерење на електрична енергија за апликации за кои е потребна посветена мерење на моќност. Неговата конфигурација може да се координира со мерењето на проектот и барањата за комунални услуги.
Кабинетот за секционирање на автобусот се користи за делење или поврзување на делови од среднонапонската собирница според дизајн на системот. Овој аранжман може да обезбеди поголема флексибилност при дизајнирање на дистрибутивни мрежи со повеќекратни извори на енергија или автобуски делови.
Кабинетот за изолација обезбедува посебна конфигурација за барањата за електрична изолација. Нејзиното уредување треба да се одреди според низата на префрлување на проектот, шемата за заземјување и електричната безбедност процедури.
Производните капацитети често содржат производствени линии, мотори, трансформатори, компресори, пумпи и помошни системи со различни барања за моќност. Модуларна постава на разводни уреди може да ги организира овие кола според електрична дистрибутивна структура на фабриката.
Трафостаниците може да бараат повеќе влезни, излезни, мерни и магистрални кола. Модуларен кабинет уредувањето им овозможува на инженерите да развијат комплетна постава на разводни уреди врз основа на еднолинискиот дијаграм на трафостаницата.
Рударските операции обично вклучуваат повеќе електрични оптоварувања распределени низ различни области на локацијата. На опремата може да се конфигурира да поддржува дистрибуција на фидер и управување со енергија за мотори, пумпи, вентилација системи и опрема за обработка.
Големите комерцијални и високи згради бараат организиран прием и дистрибуција на електрична енергија со среден напон. Различни функциите на кабинетот може да се комбинираат според трансформаторот, фидерот, мерењето и електричната просторија на зградата барања.
Инфраструктурните проекти како што се транспортните објекти и специјализираните индустриски инсталации може да содржат повеќекратни електрични оптоварувања со различни работни барања. Модуларната конфигурација обезбедува флексибилност за интегрирање на овие кола во еден координиран среднонапонски дистрибутивен систем.
| Ставка | Спецификација |
| Номинален напон | 3,6 kV, 7,2 kV, 12 kV |
| Номинална фреквенција | 50 Hz / 60 Hz |
| Оценета струја | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номинална струја на прекин на краток спој | 25kA, 31.5kA, 40kA, 50kA |
| Оценета струја за краткотрајно издржување | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Степен за заштита | IP4X надворешно куќиште, IP2X внатрешни прегради |
| Температура на околината | -15°C до +40°C |
| Висина | ≤1000m, намалени за поголеми надморски височини |
| Инсталација | Затворен |
Конечниот номинален напон, струја, капацитет на краток спој, комбинација на кабинет и распоред на функционалната единица треба да да се потврди според проектната електрична шема и техничката спецификација.
Опремата е наменета за внатрешна инсталација со амбиентална температура помеѓу -15°C и +40°C. Дневен просек релативната влажност не треба да надминува 95%, додека месечната просечна релативна влажност не треба да надминува 90%.
Околината за инсталација треба да биде ослободена од експлозивни или корозивни гасови, спроводлива прашина и силни вибрации. Доколку се бара опремата да работи надвор од овие стандардни услови, еколошките барања треба да бидат потврдено со Usune пред техничкиот дизајн и производство.
Опремата е наведена за Cas-space Rocket Launch Project, специјализиран инфраструктурен проект бара организиран среднонапонски електродистрибутивен систем.
За воздушната инфраструктура, електричната мрежа може да содржи повеќе видови товари кои опслужуваат различни објекти и системи за поддршка. Наместо да се потпира на една единствена поставеност на кабинетот, дистрибутивниот систем треба да се приспособат на дојдовната моќност, кола на доводникот, мерните функции и другите електрични барања во рамките на a координирана конфигурација.
Модуларната структура на серијата KYN28 овозможува распоредување на различни функционални кабинети според шемата за електрична дистрибуција на проектот. Ова им овозможува на инженерите поголема флексибилност при координирање на Постава на разводни уреди со електрична мрежа на објектот и распоред на електричната просторија.
Референцата на проектот покажува како модуларната среднонапонска дистрибутивна опрема на Usune може да се интегрира во специјализирана инфраструктура каде што е организирана конфигурација на кола и електрично планирање специфично за проектот важно.
Серијата KYN28 е дизајнирана според важечките IEC и GB стандарди за среднонапонски затворени метали разводна и електрична опрема за дистрибуција.
Usune работи според ISO 9001 Quality Management System, ISO 14001 Environmental Management System и ISO 45001 Систем за управување со здравјето и безбедноста при работа. CE сертификацијата е достапна и за применливи меѓународни барањата на пазарот.
Извештаите за тестирање на производот, техничките спецификации и релевантната документација за квалитет може да се обезбедат според барања на клиентите и проектот.
Usune поддржува конфигурација на разводни уреди според електричните дијаграми на клиентите наместо да ги ограничува проектите на еден стандарден распоред на кабинетот. Овој пристап е погоден за EPC изведувачи, електрични дистрибутери, систем интегратори и индустриски корисници со различни барања за кола.
Usune има повеќе од 14 години искуство во областа на електричната опрема и одржува искусен тим за истражување и развој способни да поддржат дизајн и техничка конфигурација специфичен за проектот.
Проверката на квалитетот се спроведува во текот на производниот процес, покривајќи ги компонентите, монтажата, електричните тестирање и завршена опрема. Рутинските тестови се завршуваат пред испораката за да се потврдат перформансите на производот.
За стандардни конфигурации, типичниот период на производство е приближно 15–20 дена по техничката потврда и плаќање. Вистинското време на испорака зависи од конфигурацијата на производот, количината на нарачка и барањата на проектот.
Usune обезбедува извештаи за тестирање на производот и техничка документација за поддршка на инспекцијата на клиентите, добавувачот процедури за квалификација, одобрување на проект и пуштање во работа.
Среднонапонски панел од типот на фиока е внатрешен разводен систем затворен со метал што користи функционални единици што се повлекуваат за примање, дистрибуција, мерење, контрола и заштита на среднонапонска моќност. Неговата модуларна конфигурација овозможува комбинирање на различни функции на кабинетот според електричниот систем.
Серијата KYN28 поддржува апликации од 3,6 kV, 7,2 kV и 12 kV. Точните барања за номинален напон и изолација треба да се потврди според електричниот систем на купувачот.
Да. Дојдовните, појдовните, PT, мерните, автобуските секционери и изолационите кабинети може да се комбинираат во една разводна опрема постава според еднолинискиот дијаграм и барањата за дистрибуција на проектот.
Да. Модуларниот распоред е погоден за фабрики со повеќе фидери, мотори, трансформатори и производство оптоварувања кои бараат организирана среднонапонска дистрибуција на електрична енергија.
Концептот на модуларен кабинет им овозможува на проектните инженери да планираат различни функционални единици според сегашните и предвидените барања за дистрибуција. Треба да се размисли за идното проширување за време на почетната електрична просторија и дизајн на постава на разводни уреди.
Да. Usune поддржува барања за OEM, вклучувајќи логоа на клиенти, имиња на компании и конфигурации специфични за проектот, предмет на техничка потврда.
За стандардни конфигурации, типичниот период на производство е приближно 15–20 дена по техничката потврда и плаќање. Конечниот распоред зависи од количината на нарачката и конфигурацијата.
Usune може да обезбеди технички спецификации, извештаи за тестирање на производи, документација за квалитет и други поврзани со проекти документи според барањата на клиентите.
Стандардниот гарантен период е 12 месеци од датумот на испорака, предмет на договорените технички и комерцијални услови.
Ако набавувате табла од типот на фиоки со среден напон за производствен погон, трафостаница, рударски проект, комерцијална зграда, инфраструктурен објект или специјализирана електрична инсталација, Usune може да обезбеди a конфигурација врз основа на вашите вистински барања за дистрибуција.
Испратете го вашиот еднолиниски дијаграм, номинален напон, номинална струја, ниво на краток спој, број на дојдовни и појдовни кола, функции на кабинетот и услови за инсталација до Usune за техничка евалуација и понуда.
