Vcb панелот за среден напон е погоден за електрани, трафостаници, индустриски капацитети, рударски претпријатија, комерцијални објекти и други внатрешни проекти за дистрибуција на среден напон. Usune ја произведува опремата според важечките IEC и GB стандарди и работи според ISO 9001, ISO 14001 и ISO 45001 управување системи, со CE сертификат достапен за барањата на меѓународниот пазар.

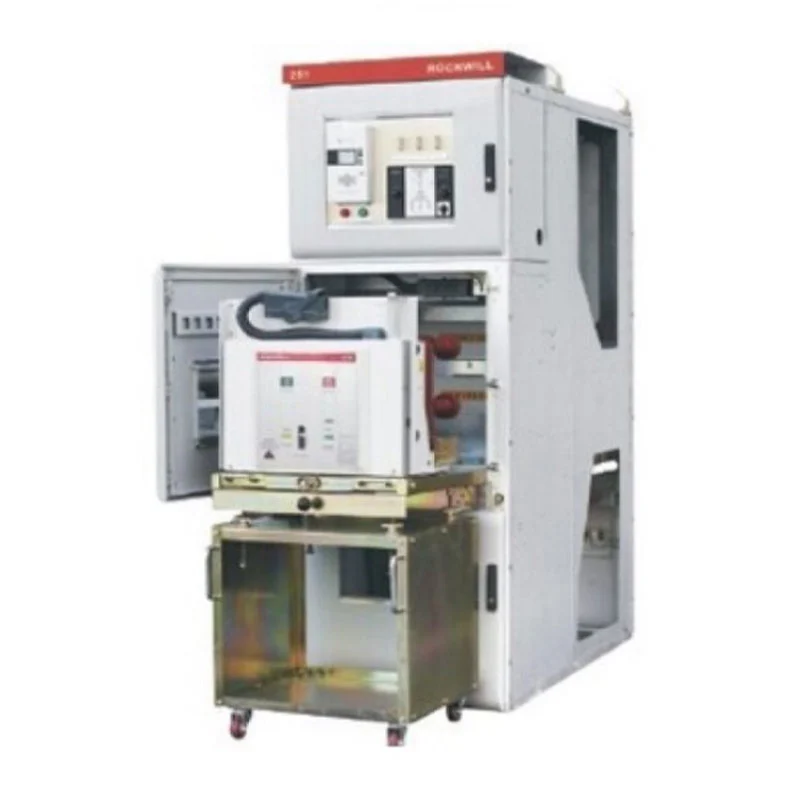

Главната карактеристика на оваа разводна опрема е нејзиниот распоред на вакуумски прекинувач што може да се повлече. Наместо трајно фиксирање на прекинувачот во внатрешноста на кабинетот, прекинувачот е инсталиран на подвижна количка што може да се помести помеѓу сервисните, тестовите и изолираните позиции според оперативната процедура.
Овој дизајн обезбедува практични предности при проверка, замена и отстранување на проблеми. Автоматски прекинувач колички, PT колички и колички за изолатор може да се конфигурираат според електричната шема, додека Структурата што може да се повлече му овозможува на персоналот за одржување пристап до соодветната опрема без да ја демонтира комплетен кабинет.
За трафостаници и индустриски дистрибутивни системи каде што треба да биде планирано одржување и замена на опремата завршен ефикасно, дизајнот што може да се повлече може да ги поедностави сервисните операции и да го намали времето потребно за интервенција на опремата.
Безбедното работење е клучно внимание при купувањето за среднонапонската разводна опрема бидејќи неправилните секвенци на префрлување може да создаде сериозни електрични опасности. Серијата KYN28 вклучува механички систем за блокирање со пет доказ дизајнирани да ги ограничат неточните оперативни процедури.
Структурата на заклучување спречува погрешна работа на прекинувачот, спречува влечење или туркање на количката под оптоварување, спречува затворање на прекинувачот за заземјување кога колото е под напон, го спречува колото да биде се напојува додека прекинувачот за заземјување е затворен и го спречува персоналот случајно да влезе во преградите под напон.
Овој механички распоред на испреплетување обезбедува дополнителна физичка безбедносна бариера при префрлување и операции за одржување, помагајќи им на операторите да ја следат правилната оперативна секвенца.

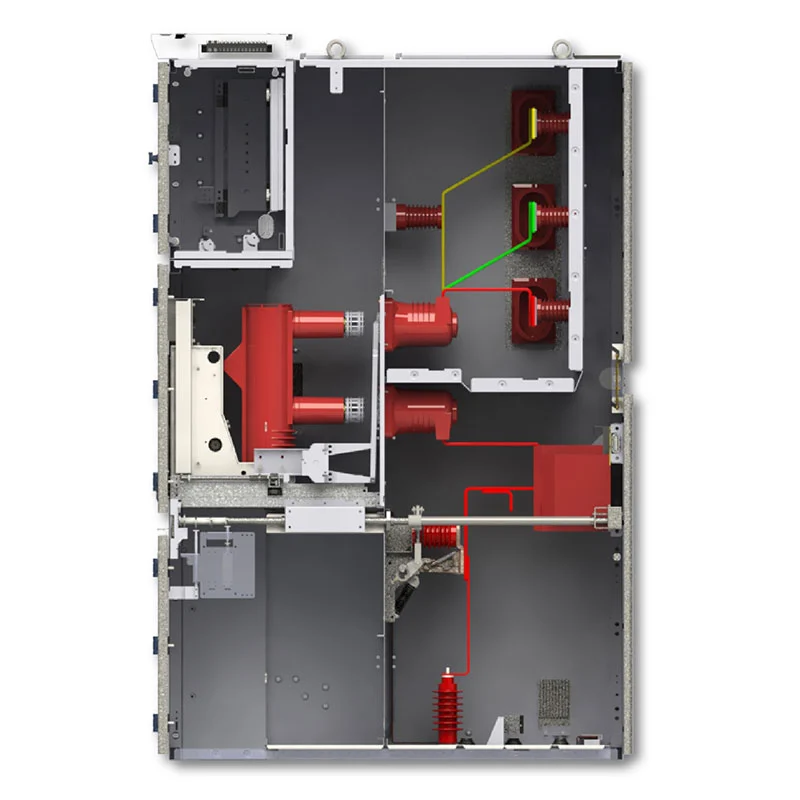

Панелот Vcb со среден напон усвојува внатрешна структура со метална преграда која го одделува главниот електричен делови. Преградата за прекинувачи, одделот за собирници, одделот за кабел, одделот за инструменти и контрола, и делот за намалување на притисокот се наредени независно.
Оваа преградена конструкција помага да се ограничи ширењето на внатрешен дефект и да се одделат различните електричните компоненти при проверка и одржување. Исто така, го олеснува внатрешниот електричен распоред операторите и персоналот за одржување да се разбере.
Врвно поставените клапи за ослободување на притисок обезбедуваат контролирана патека за ослободување на притисокот во случај на внатрешен дефект на лакот, помагајќи да се намали потенцијалното влијание на притисокот на дефектот врз персоналот и околната опрема.
Кабинетот е дизајниран за работа и одржување од предната страна, што може да биде вредно кога има електричната просторија ограничен заден пристап. Операторите можат да вршат рутински процедури за префрлување и одржување од предната страна на опрема според одобрената оперативна секвенца.
Аранжманот со преден пристап, исто така, помага да се поедностави планирањето на просторијата за опрема и може да го намали потребниот простор зад него кабинет за активности за рутинско одржување. Вградениот грејач за кондензација може да се конфигурира за влажни средини да помогне во намалувањето на ризиците поврзани со кондензација во внатрешноста на кабинетот.
Различни системи за дистрибуција со среден напон бараат различни функции на кабинетот. Опремата може да се конфигурира како дојдовен кабинет за примање напојување од возводната мрежа, појдовен кабинет за снабдување доводи или мотори, кабинет за мерење на PT и напон, мерно ормарче, кабинет за секционирање на автобуси или изолација кабинет.
Оваа конфигурациска флексибилност им овозможува на EPC изведувачите, интеграторите на електрични системи и индустриските корисници да се развиваат распореди на разводни уреди според еднолинискиот дијаграм на проектот наместо да се усвои идентичен кабинет аранжман за секоја апликација.
Електраните бараат сигурна среднонапонска опрема за примање, дистрибуција и контрола на електрична енергија во рамките на помошните и дистрибутивните системи. Аранжманот VCB што може да се повлече дава практично решение за заштита на колото и префрлување притоа дозволувајќи им на тимовите за одржување да ја отстранат или заменат количката на прекинувачот кога се бара.
Во трафостаниците, разводната опрема може да се конфигурира за влезни фидери, излезни кола, пресеци на автобуси, напон мерење и други функции на дистрибуција. Структурата на преградата и системот за преплетување со пет доказ помагаат поддржува безбедно префрлување и процедури за одржување.
Фабриките и индустриските капацитети често работат со повеќе мотори, трансформатори, производни линии и помошни електрични системи. Опремата може да се конфигурира за различни барања за заштита на фидер и мотор, обезбедување централизирано среднонапонско префрлување и дистрибуција во рамките на постројката.
Рударските капацитети бараат доверлива електрична дистрибуција за мотори, пумпи, системи за вентилација, обработка опрема и помошни оптоварувања. Конструкцијата обложена со метал и распоредот на прекинувачите што може да се повлечат обезбедуваат a практична конфигурација за внатрешни среднонапонски дистрибутивни системи.
Големите комерцијални згради и високите објекти може да бараат среднонапонска опрема за влез и дистрибуција во посебни простории за електрична енергија. Ракувањето и одржувањето од предната страна може да помогне да се поедностави планирањето на просторијата на опремата каде што просторот за инсталација е ограничен.
Vcb панелот за среден напон е достапен за различни барања за дистрибуција на среден напон. Главна техничка параметрите вклучуваат:
| Ставка | Спецификација |
| Номинален напон | 3,6 kV, 7,2 kV, 12 kV |
| Номинална фреквенција | 50 Hz / 60 Hz |
| Оценета струја | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номинална струја на прекин на краток спој | 25kA, 31.5kA, 40kA, 50kA |
| Оценета струја за краткотрајно издржување | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Степен за заштита | IP4X надворешно куќиште, IP2X внатрешни прегради |
| Температура на околината | -15°C до +40°C |
| Висина | ≤1000m, намалени за поголеми надморски височини |
| Инсталација | Затворен |
Вистинскиот номинален напон, струја, капацитет на краток спој, уредување на кабинетот и други технички параметри треба да да бидат потврдени според дијаграмот со една линија на проектот и спецификацијата на клиентите.
Опремата е дизајнирана за внатрешна инсталација со амбиентален температурен опсег од -15°C до +40°C. Дневниот просечната релативна влажност не треба да надминува 95%, додека месечниот просек не треба да надминува 90%.
Околината за инсталација треба да биде ослободена од експлозивни или корозивни гасови, спроводлива прашина и силни вибрации. За инсталации надвор од стандардните услови за сервисирање, техничките барања треба да се потврдат со Usune пред производството за да може да се оцени соодветната конфигурација.
Usune има повеќе од 14 години искуство во областа на електричната опрема и одржува искусен тим за истражување и развој способни да развиваат конфигурации на опремата според барањата специфични за проектот.

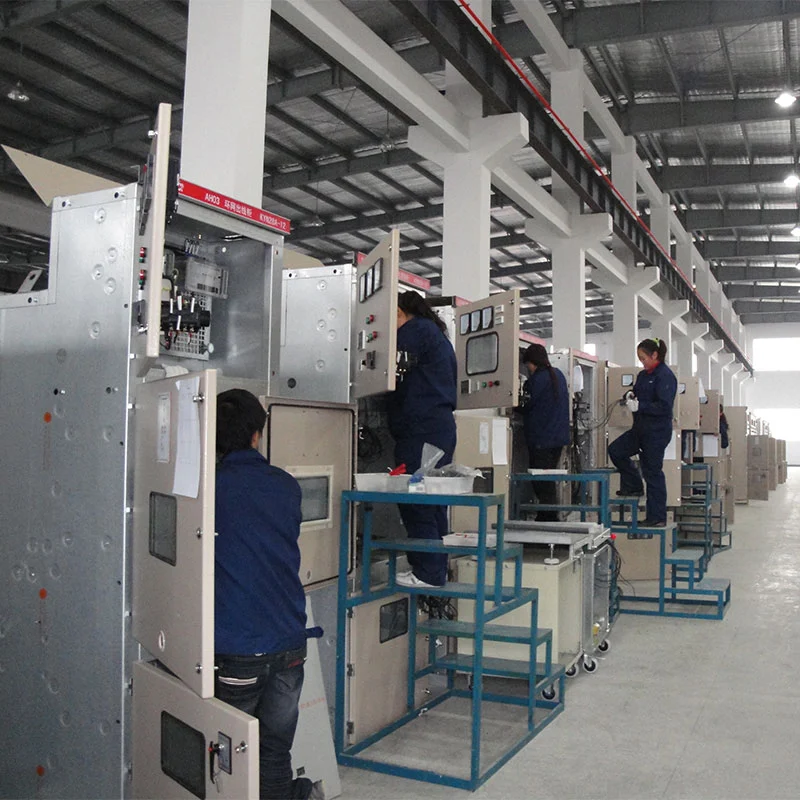

Контролата на квалитетот опфаќа компоненти, склопување, електрични перформанси и готови производи. Рутинските тестови се спроведено пред опремата да ја напушти фабриката за да ги потврди перформансите на производот и да се осигура дека испорачаната разводна опрема ги исполнува договорените технички услови.
Различни проекти може да бараат различни тековни оценки, комбинации на кабинети, аранжмани за заштита и контрола функции. Usune обезбедува инженерска комуникација и поддршка за конфигурација врз основа на дијаграми со една линија на клиентите и технички спецификации.
За стандардни конфигурации, Usune може да обезбеди период на производство од приближно 15-20 дена по потврдата и плаќање, со вистинско време на испорака во зависност од конфигурацијата и количината на нарачката.
Usune одржува извештаи за тестирање на производот и релевантна техничка документација за поддршка на инспекција на клиентите, проект одобрување и процедури за квалификација на добавувачи.
Опремата е референцирана за Cas-space Rocket Launch Project, каде што среднонапонските електрични беше потребна дистрибутивна опрема за специјализирана воздушна инфраструктура.
Објектите за лансирање ракети содржат критични електрични оптоварувања и системи за поддршка кои бараат доверлива моќност процедури за дистрибуција и контролирано префрлување. Во овој тип на проект, конфигурацијата на разводната опрема треба да земете го предвид не само електричниот капацитет, туку и безбедноста во работењето, изолацијата на дефекти, пристапот за одржување и интеграција на опремата во целокупниот систем за дистрибуција на електрична енергија.
Структурата на прекинувачот за вакуум што може да се повлече и механичкиот систем за преплетување со пет доказ обезбедуваат соодветна конфигурација за контролирано префрлување и операции за одржување. Преградената структура на кабинетот понатаму поддржува одвојување помеѓу прекинувачот, собирницата, кабелот и контролните делови.
Референцата на проектот ја демонстрира применливоста на среднонапонската технологија на Usune на специјализирани инфраструктура каде доверливоста на електричната дистрибуција и оперативната безбедност се важни инженерски размислувања.
Производот е произведен во согласност со применливите барања IEC и GB за среднонапонски разводни уреди и електрична опрема. Usune работи според ISO 9001 Quality Management System, ISO 14001 Environmental Систем за управување и Систем за управување со здравје и безбедност ISO 45001.
Производот е достапен и со CE сертификат за применливите меѓународни пазари. Тест извештаи и технички може да се обезбеди документација според барањата на проектот и клиентите.
Стандардната конфигурација опфаќа апликации од 3,6 kV, 7,2 kV и 12 kV. За конкретен проект, номиналниот напон и параметрите на изолацијата треба да се потврдат според барањата на електричниот систем.
Количката што може да се повлече овозможува поместување на вакуумскиот прекинувач помеѓу работната и изолираната положба. Ова ги прави инспекцијата, тестирањето, замената и одржувањето попогодни од трајно фиксиран прекинувач аранжман.
Системот со пет доказ е механички безбедносен спој дизајниран да спречи неправилни работни секвенци. Тоа помага спречи неправилно работење на прекинувачот, движење на количката под оптоварување, неправилно работење на прекинувачот за заземјување, напојување на заземјено коло и случаен пристап до преградите со напојување.
Да. Разводната опрема може да се распореди како дојдовен, појдовен, PT, мерење, пресекувач на автобуси или изолациски кабинети според електричната конфигурација на проектот.
Да. Usune поддржува OEM барања како што се логоа на клиенти, имиња на компании и конфигурации специфични за проектот, предмет на техничка и производна потврда.
За стандардни конфигурации, типичниот период на производство е околу 15-20 дена по плаќањето и техничкиот потврда. Вистинското време на испорака зависи од конфигурацијата на производот, количината и барањата на проектот.
Usune врши проверка на квалитетот од компонентите преку конечното склопување и врши рутински тестови пред испораката. Релевантни извештаи за тестирање може да се обезбедат според барањата на клиентите и проектот.
Стандардниот гарантен период е 12 месеци од датумот на испорака, предмет на договорената продажба и технички услови.
Ако набавувате среден напонски Vcb панел за електрана, трафостаница, индустриски капацитет, рударски проект, комерцијална зграда или специјализиран инфраструктурен проект, Usune може да обезбеди поддршка за конфигурација врз основа на вашата електрични барања.
Испратете го вашиот еднолиниски дијаграм, номинален напон, номинална струја, ниво на краток спој, количина на кабинет и потребни функции на Usune за техничка евалуација и понуда.
