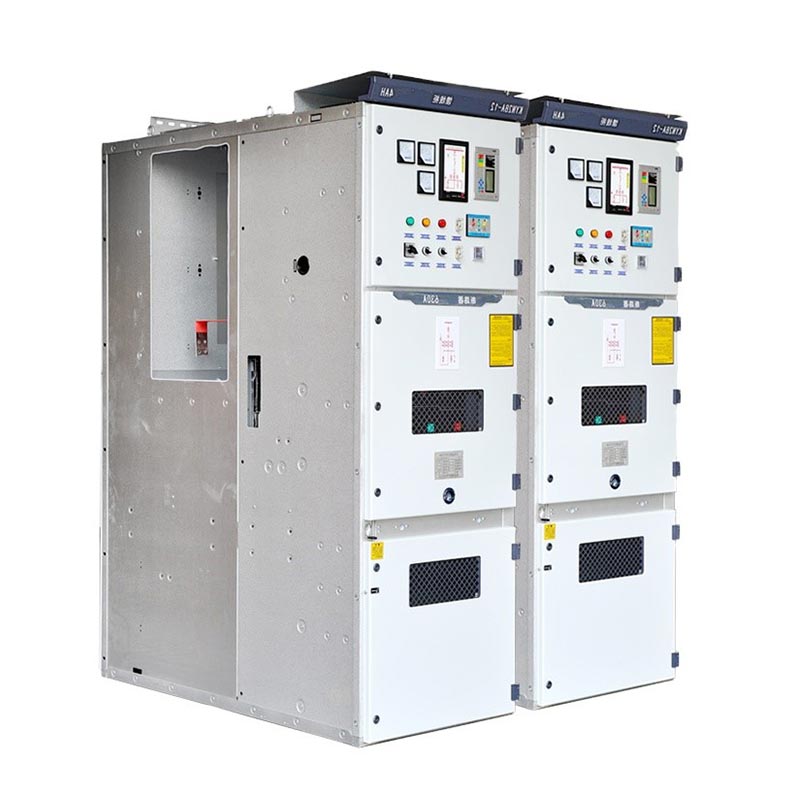

Usune Kyn28 Switchgear 6kV е внатрешен блиндиран наизменичен наизменичен систем кој може да се повлече, затворен со метал, погоден за 3,6kV~12kV нивоа на напон, трифазни AC системи за напојување од 50/60Hz и е уред за контрола и заштита на јадрото во напојувањето процес на пренос и дистрибуција. Развиен и произведен независно од Zhejiang Usune Electric, ова производ интегрира напредни концепти за дизајн и зрели производни процеси, балансирање на безбедноста, доверливоста и практичност. Ги задоволува потребите за дистрибуција на енергија на сегментирани системи со една собирница и единечна собирница, постигнувајќи големи размери примена во енергетската, металургијата, хемиската и градежната индустрија, придонесувајќи за безбедно и ефикасно работа на глобални електроенергетски системи со стабилни перформанси.
Нисконапонска разводна опрема
Расклопна опрема со среден напон
| Параметар | Спецификација |
| Номинален напон | 6kV (Покрива 3,6kV~12kV) |
| Номинална фреквенција | 50 Hz / 60 Hz |
| Оценета струја | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Оценета струја за краткотрајно издржување | 20kA~50kA (4 секунди) |
| Оценета врвна струја за издржување | 50 kA ~ 125 kA |
| Класа за заштита | IP4X |
| Извршен стандард | IEC 60298, GB 3906 |
Монтирана е основната компонента Kyn28 Switchgear 6kV, вакуумскиот прекинувач (компатибилен со VS1, VD4, итн.). на мобилна количка. За рутинско одржување, тестирање или замена, треба да биде само количката за прекинувач отстранети за работа, без потреба од исклучување на енергијата на целиот кабинет, со што значително се скратува времето на одржување и намалување на влијанието од прекините на електричната енергија. Количката е универзална и може брзо да се замени, подобрувајќи го системот ефикасност на работењето и одржувањето.

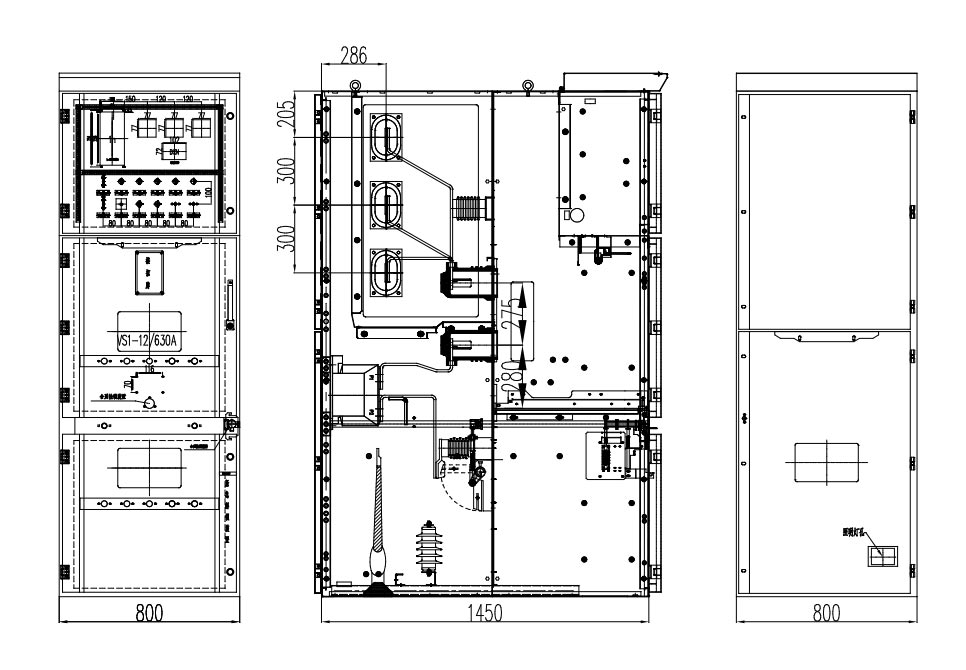

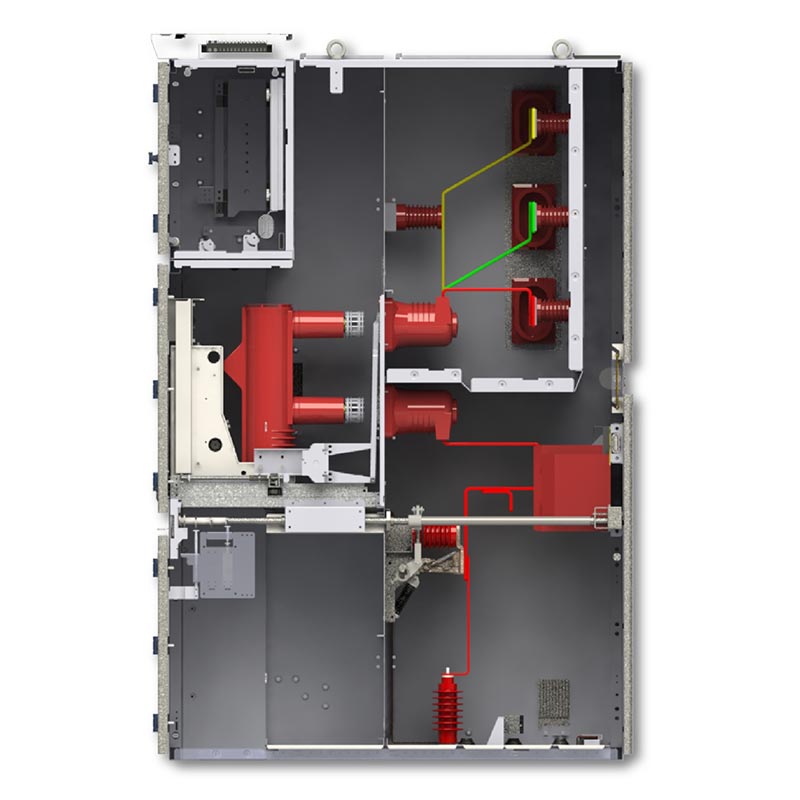

Кабинетот Kyn28 Switchgear 6kV е поделен на четири независни прегради со метални прегради: собирница преграда, преграда за прекинувач, преграда за кабел и оддел за инструменти со низок напон. Секој живите компоненти на преградата се целосно изолирани, ефикасно спречувајќи го ширењето на фаза до фаза и дефекти на краток спој фаза-земја, избегнување каскадни дефекти, намалување на ризикот од електричен удар за време на одржување и подобрување на оперативната безбедност на опремата.
Опремен со механички + електричен двоен систем за преплетување со пет превентива, кој ја елиминира погрешната работа извор:
- Спречува случајно отворање или затворање на прекинувачите;
- Спречува туркање/отстранување на количката на прекинувачот под оптоварување;
- Спречува затворање на прекинувачот за заземјување додека е под напон;
- Спречува случајно напојување кога прекинувачот за заземјување е затворен;
- Спречува случајно влегување во преграда со енергија.
Кабинетот има компактна структура, заштедувајќи простор за инсталација. Неговиот модуларен дизајн овозможува флексибилна комбинација и проширување на типовите на кабинети за да се задоволат потребите за проширување на системот за дистрибуција на електрична енергија. Лесно се прилагодува на различни системски архитектури, како што се единечна собирница и сегментирани системи со една собирница, што ја олеснува иднината надградба и интеграција на системот.
1. Температура на околината: -10℃ ~ +40℃
2. Надморска височина: ≤1000 m (достапни се приспособени дизајни за области на висока надморска височина над 1000 m)
3. Влажност на воздухот: Дневна просечна релативна влажност ≤95%, месечна просечна релативна влажност ≤90% (некондензира)
4. Околната средина: Нема корозивни или експлозивни гасови, нема големи количини прашина и нема запаливи или експлозивни медиуми
1. Помошни системи за електрана: Се користи за примање, дистрибуција и заштита на електрична енергија на постројката, обезбедувајќи стабилна напојување на помошната опрема на генераторот;
2. Дистрибуција на енергија на индустриски и рударски претпријатија: Погоден за индустриски сценарија со големо оптоварување како што е рударството, металургијата и хемиската индустрија, задоволувајќи ги потребите за контрола на напојувањето и заштита од преоптоварување/краток спој на опрема со висока моќност;
3. Комерцијални и високи згради: Се користи во трафостаници на големи трговски центри, деловни згради, хотели итн. да се постигне сигурна дистрибуција и рафинирано управување со градежната моќност;
4. Јавни трафостаници: Како основна опрема за дистрибуција на електрична енергија со среден напон во урбани и индустриски трафостаници, обезбедување на стабилна работа на регионалната електроенергетска мрежа.
Позадина на проектот: Постоечката разводна опрема во работилницата за валање на челичната групација старееше и често неисправно, што влијае на континуираното работење на производната линија. Среден напон со висока доверливост беше потребна разводна опрема за замена.
Решение: Избрани се 28 Usune KYN28-6KV разводни единици, компатибилни со 10kV систем за дистрибуција на енергија, со номинална струја од 1600 А и краткотрајна струја од 31,5 kA (4s), конфигурирана со VS1 вакуумско коло прекинувачи.
Резултати од имплементацијата: За три години од пуштањето во употреба, опремата работеше без никакви дефекти. На Системот за преплетување со пет слоеви ефикасно спречува погрешна работа, а преградената структура го избегнува ширење на дефекти. Стабилноста на напојувањето на производствената линија за валавници е подобрена за 99,9%, намалувајќи годишни загуби за време на застој за над 5 милиони јуани, заработувајќи високи пофалби од клиентот.
О: Во споредба со традиционалните фиксни разводни уреди, најголемата предност на Usune KYN28-6KV е неговиот отстранлив дизајн. Количката со прекинувачот може да се поместува независно, со што се елиминира потребата да се исклучи целиот кабинет за време на одржување, значително намалување на влијанието на прекините на електричната енергија. Истовремено, неговиот метален оклоп се прегради структурата и сеопфатниот систем за преплетување со пет доказ нудат зголемена безбедност. Модуларниот дизајн олеснува проширување и интеграција на системот, приспособувајќи се на сложените потреби за дистрибуција на електрична енергија и што резултира со понизок целокупно трошоци за одржување на животниот циклус.
О: Да. За средини на висока надморска височина >1000 m, Usune ќе го оптимизира дизајнот на изолацијата и изборот на компоненти. За посебни средини како што се корозивни, со висока влажност и прашина, приспособени решенија како што се Може да се обезбедат антикорозивни премази, засилено запечатување и бариери отпорни на прашина. Производниот циклус за стандардни приспособените производи се приближно 15-20 дена, во зависност од сложеноста на приспособувањето и количината на нарачката.
О: Како изворна фабрика, Usune обезбедува услуги за целосен животен циклус: пред-продажбата вклучува дизајн на решенија, параметар селекција и технички консултации; следењето на продажбата вклучува следење на напредокот на производството и фабричко тестирање соработка; постпродажбата вклучува бесплатна инсталација и пуштање во работа, обука на операторот, 1-годишна гаранција за опремата, Доживотни услуги за снабдување и одржување на резервни делови и 24-часовен глобален одговор на техничките потреби за да се обезбеди стабилна работа на опремата.
