KYN61-40,5 33 kV VCB прекинувач за затворен простор е развиен за проекти кои бараат внатрешен простор со повисок напон дистрибутивна платформа. Неговата конфигурација комбинира вакуумски прекинувач што може да се повлече, затворен со метал конструкција, одвоени електрични прегради, системи на собирници, кабли приклучоци и секундарна контролна опрема во интегрирана постава на разводни уреди.
Usune работи според системи за управување со ISO 9001, ISO 14001 и ISO 45001. Опремата е дизајнирана според применливите стандарди IEC и GB, со CE сертификат достапен за применливите пазари.
За дистрибутивни системи од 33 kV и 36 kV класа, изборот на разводни уреди бара повеќе од едноставно усогласување со номиналната напон. Инженерите треба да го земат предвид нивото на изолација, струја на оптоварување, струја на дефект, конфигурација на фидер, трансформатор капацитет, кабелско поврзување, координација за заштита и опкружување за инсталација.
Преклопната плоча KYN61-40.5 33 kV VCB за затворен простор е наменета за внатрешна дистрибуција на среден напон каде што овие електричните параметри треба да се координираат во рамките на целосниот систем за дистрибуција на електрична енергија.
Во споредба со апликациите за разводни уреди со помал напон, повисокиот системски напон дава поголем акцент на изолацијата координација и перформанси на краток спој. Usune може да ја конфигурира опремата според електричните параметри обезбедени од клиентот.
Опремата користи метална архитектура за да ги организира примарните и секундарните електрични делови. Главниот колото вклучува вакуумски прекинувач, врски со собирници, област за завршување на кабелот и поврзано заземјување компоненти.
Секундарната опрема може да се организира за заштита, мерење, контрола, индикација и комуникација според барањата на проектот.
Оваа конфигурација овозможува распоредот на разводните уреди да се дизајнира околу вистинската електрична мрежа наместо да се користи еден фиксен аранжман на кабинет за секоја апликација.
На повисоки напонски нивоа, координацијата на заштитата станува важен дел од дизајнот на системот. Автоматскиот прекинувач, Заштитното реле, трансформаторот, кабелот и опремата нагоре треба да се изберат според пресметаната грешка услови и филозофија на заштита.
Вакуумскиот прекинувач ја обезбедува примарната функција за префрлување и прекин. Придружната заштита и системот за контрола може да се конфигурира според електричниот дизајн на купувачот.
Металните прегради помеѓу функционалните делови помагаат во организирањето на внатрешниот електричен распоред, додека го намалуваат притисокот аранжманот обезбедува контролирана патека за празнење на притисок во случај на внатрешен дефект.
Дојдовниот кабинет прима енергија од спротиводната електрична мрежа и ја пренесува на шината на разводните уреди систем. Треба да се одредат номиналната струја, заштитната опрема, мерните барања и конфигурацијата на кабелот од дизајнот на проектот.
Појдовните кабинети ја дистрибуираат енергијата до трансформаторите, моторите, опремата за производство или други товари низводно. На тековниот рејтинг и поставките за заштита треба да одговараат на поврзаното оптоварување.
PT и конфигурациите за мерење на напон може да се вградат таму каде што проектот бара следење на напонот, заштитни функции или електрично мерење.
Аранжманите за секционирање на автобуси можат да го поделат дистрибутивниот систем на посебни делови и да го поддржат електричното оперативна стратегија дефинирана од проектниот инженер.
Може да се обезбедат конфигурации за мерење за апликации кои бараат мерење на енергија и електричен параметар следење.

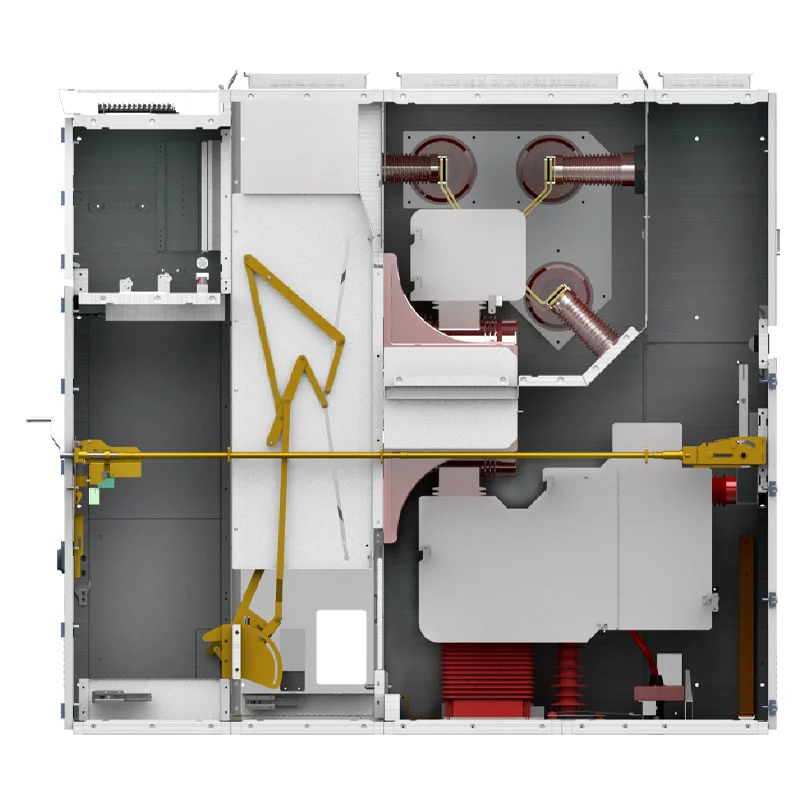

Кабинетот е организиран во дефинирани електрични делови, вклучувајќи го одделот за прекинувач, одделот за собирници, преграда за кабел и оддел за инструменти/контрола.
Во делот на прекинувачот се сместени вакуумскиот прекинувач и неговиот механизам за работа. Делот со собирници обезбедува главната електрична врска помеѓу кабинетите, додека преградата за кабел обезбедува простор за дојдовни и приклучоци за појдовни кабли.
Делот за инструменти и контрола содржи секундарни компоненти потребни за заштита, мерење, контрола и индикација.
Овој аранжман им дава на инженерите јасна внатрешна архитектура при планирање на инсталација, рутирање на кабли, пуштање во работа и одржување.
Опремата вклучува механички систем за испреплетување дизајниран да ги ограничи неправилните работни секвенци.
Механизмот со пет доказ е наменет да спречи неправилно работење на прекинувачот, движење на повлекувањето единица под оптоварување, затворање на прекинувачот за заземјување додека е под напон, напојување на колото додека прекинувачот за заземјување останува затворен, а случајниот пристап до преградите со напојување.
Во структурата на кабинетот е вграден и уред за ослободување од притисок поставен одозгора за да обезбеди контролиран притисок ослободување за време на внатрешна дефект.

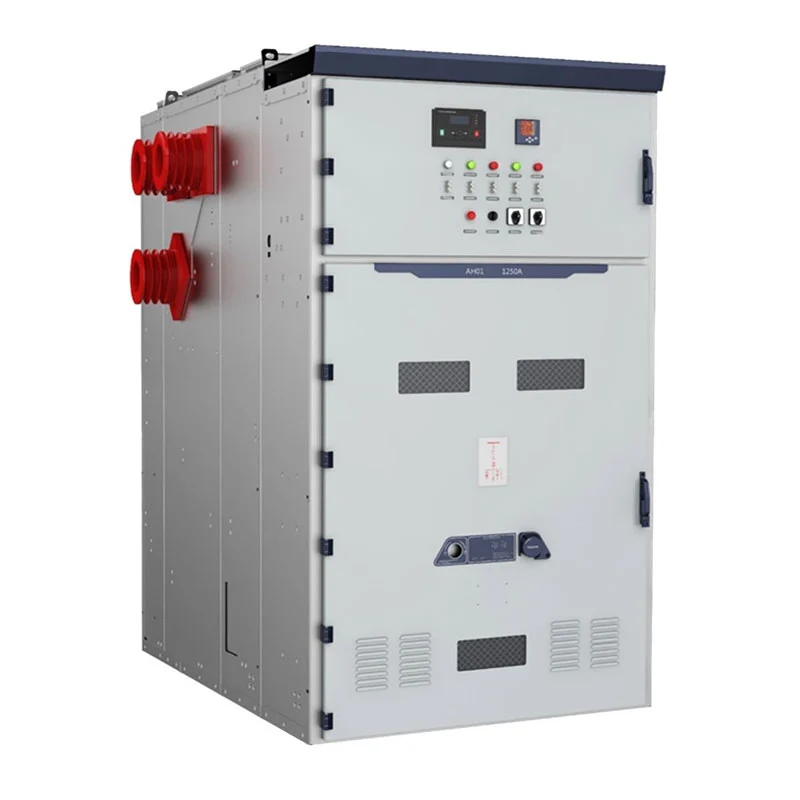

Преклопната табла KYN61-40.5 33 kV VCB во затворен простор може да се конфигурира за дојдовна моќност, трансформаторски врски, појдовни колибри, пресеци на автобуси, мерење и мерење на напон во внатрешните трафостаници.
Електраните можат да ја користат разводната опрема за среднонапонска помошна дистрибуција, електрични системи поврзани со генератор, трансформаторски колибри и низводно дистрибуција на електрична енергија.
Големите индустриски капацитети можат да користат различни конфигурации на фидер за мотори, трансформатори, системи за производство, пумпи, компресори и помошна електрична опрема.
Рударските операции со електрични оптоварувања со поголема моќност можат да ја конфигурираат разводната опрема околу доводниците на трансформаторот, моторите, опрема за вентилација, системи за пумпање и капацитети за обработка.
Опремата е погодна и за специјализирана инфраструктура каде што треба да се координира електричната дистрибуција со повеќе згради, области на опрема и помошни системи.
Проектот за лансирање ракети Cas-space е референца за проектот за апликациите за среднонапонски разводни уреди на Usune.
Објектот за лансирање на ракети вклучува специјализирана инфраструктура и повеќекратни електрични оптоварувања распределени наоколу различни функционални области. Затоа, на неговиот систем за дистрибуција на енергија му требаат координирани дојдовни кола, фидер заштита, електрична изолација, мерење и контрола.
За овој проект, разводната опрема беше применета како дел од среднонапонската електрична дистрибуција на локацијата аранжман. Проектот бараше електричната опрема да биде интегрирана со пошироката инфраструктура наместо третирани како независна инсталација на кабинетот.
Оваа апликација го покажува искуството на Usune во снабдувањето со среднонапонска дистрибутивна опрема за специјализирани инженерски проекти со специфични барања за електричниот систем.
| Ставка | Спецификација |
| Серии | KYN61 |
| Номинален напон | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Номинална фреквенција | 50 Hz / 60 Hz |
| Оценета струја | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номинална струја на прекин на краток спој | 25kA, 31.5kA, 40kA, 50kA |
| Оценета струја за краткотрајно издржување | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Степен за заштита | IP4X надворешно куќиште / IP2X внатрешни прегради |
| Температура на околината | -15°C до +40°C |
| Релативна влажност | Дневен просек ≤95%; месечен просек ≤90% |
| Висина | ≤1000m, со мерење за поголема надморска височина |
| Инсталација | Затворен |
| Систем | Трифазен AC |
Конечната електрична конфигурација треба да се потврди според вистинскиот напон на проектот, струјата, нивото на дефект, барања за изолација, шема за заштита и услови за инсталација.
За проект за разводна опрема од класа 33 kV, набавката треба да се заснова на целосниот електричен систем наместо сама количеството на кабинетот. Проектниот тим треба да го потврди номиналниот напон на системот, струјата на континуирано оптоварување, ниво на краток спој, количина на фидер, капацитет на трансформаторот, распоред на кабел, барања за заштита и потребни мерни функции.
За поголеми проекти, поставата може да содржи различни функции на кабинетот. Дојдовни, појдовни, PT, мерење, автобус секционализација, и конфигурациите за изолација може да се комбинираат според електричниот еднолиниски дијаграм.
Овој пристап помага да се спречат несовпаѓања помеѓу разводната опрема и поврзаните трансформатори, кабли, заштитни уреди, и низводните товари.
Конечниот аранжман на кабинетот може да се развие според електричната архитектура на проектот. Различни броевите на влезните и излезните кола може да се подредат во координирана постава на разводни уреди.
Типичен дистрибутивен систем може да вклучува дојдовен кабинет поврзан со изворот на струја нагоре, неколку појдовни кабинети кои снабдуваат трансформатори или големи оптоварувања и дополнителни PT или мерни кабинети за напон мерење и следење на енергијата.
Онаму каде што проектот бара два извора на напојување или поделени автобуски секции, може да бидат и функциите за секционирање на автобуси инкорпорирани во составот.
Овој метод на конфигурација ја прави опремата погодна и за поединечни трафостаници и за поголеми повеќекабинети дистрибутивни системи.

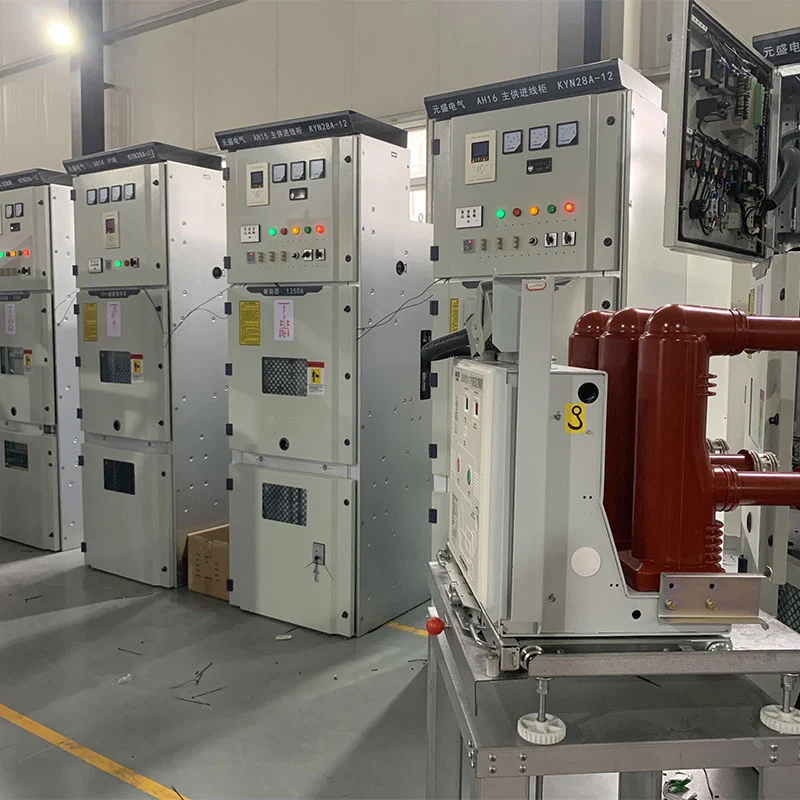

Пред испораката, завршената разводна опрема е подложена на проверка на склопот на кабинетот, приклучоците на примарното коло, секундарни жици, механичка работа и релевантни електрични функции.
Механизмот што може да се повлече, работата на прекинувачот, функциите на испреплетување, распоредот за заземјување и кабинетот конструкцијата се проверува во текот на производниот инспекциски процес.
Usune може да обезбеди релевантни записи за инспекција и документација за тестирање според барањата на проектот, што дозволува клиенти, EPC изведувачи и трети лица инспектори да ја потврдат опремата пред пратката.
Вредноста на среднонапонскиот разводен систем не е ограничена на неговата почетна електрична ознака. За големи инфраструктурни и индустриски проекти, опремата исто така треба да го поддржи организираното работење, планирано одржување, идно управување со кола и стабилна интеграција со пошироката мрежа за дистрибуција на електрична енергија.
Преградената конструкција на KYN61-40.5 33kV VCB прекинувачки панел за внатрешни работи обезбедува дефиниран аранжман за примарна и секундарна опрема, додека дизајнот на прекинувачот што може да се повлече овозможува преклопната единица да биде преместен на увид и сервисирање.
За објекти каде што се очекува електричната дистрибуција да работи долги години, оваа комбинација може да помогне во создавањето поуправлив систем за дистрибуција на среден напон и поедноставување на идното планирање за одржување.
Обезбедената спецификација вклучува конфигурации од 3,6 kV, 7,2 kV, 12 kV, 24 kV и 36 kV. Вистинскиот номинален напон треба да се потврди според електроенергетскиот систем на потрошувачот.
Доставената спецификација наведува номинална конфигурација од 36 kV, која може да се земе предвид за предмет на системи од класа 33 kV за потврда на вистинските системски барања, нивото на изолација и важечките стандарди.
Се користи за примање, дистрибуција, прекинување, заштита, мерење и контрола на среднонапонска енергија внатрешни трифазни системи за напојување со наизменична струја.
Обезбедените конфигурации се движат од 630A до 3150A. Точниот рејтинг треба да се избере според максимумот континуирано оптоварување и проектирање.
Достапните оценки вклучуваат 25kA, 31.5kA, 40kA и 50kA, со применлива вредност одредена со пресметаната грешка ниво на електричниот систем.
Да. Usune може да ги конфигурира функциите дојдовни, појдовни, PT, мерење, секционирање на автобуси и изолација според еднолинискиот дијаграм на клиентот и техничките барања.
Usune работи според системи за управување со ISO 9001, ISO 14001 и ISO 45001. Производите се дизајнирани според применливи стандарди IEC и GB, со CE сертификат достапен за применливи конфигурации.
Да. Usune може да обезбеди технички спецификации, извештаи за тестирање, цртежи и друга проектна документација според барања на клиентите и инженерството.
Стандардната конфигурација е дизајнирана за внатрешна инсталација. Посебни услови како што се голема надморска височина, висока влажноста или невообичаените услови на животната средина треба да се потврдат пред да се нарача.
